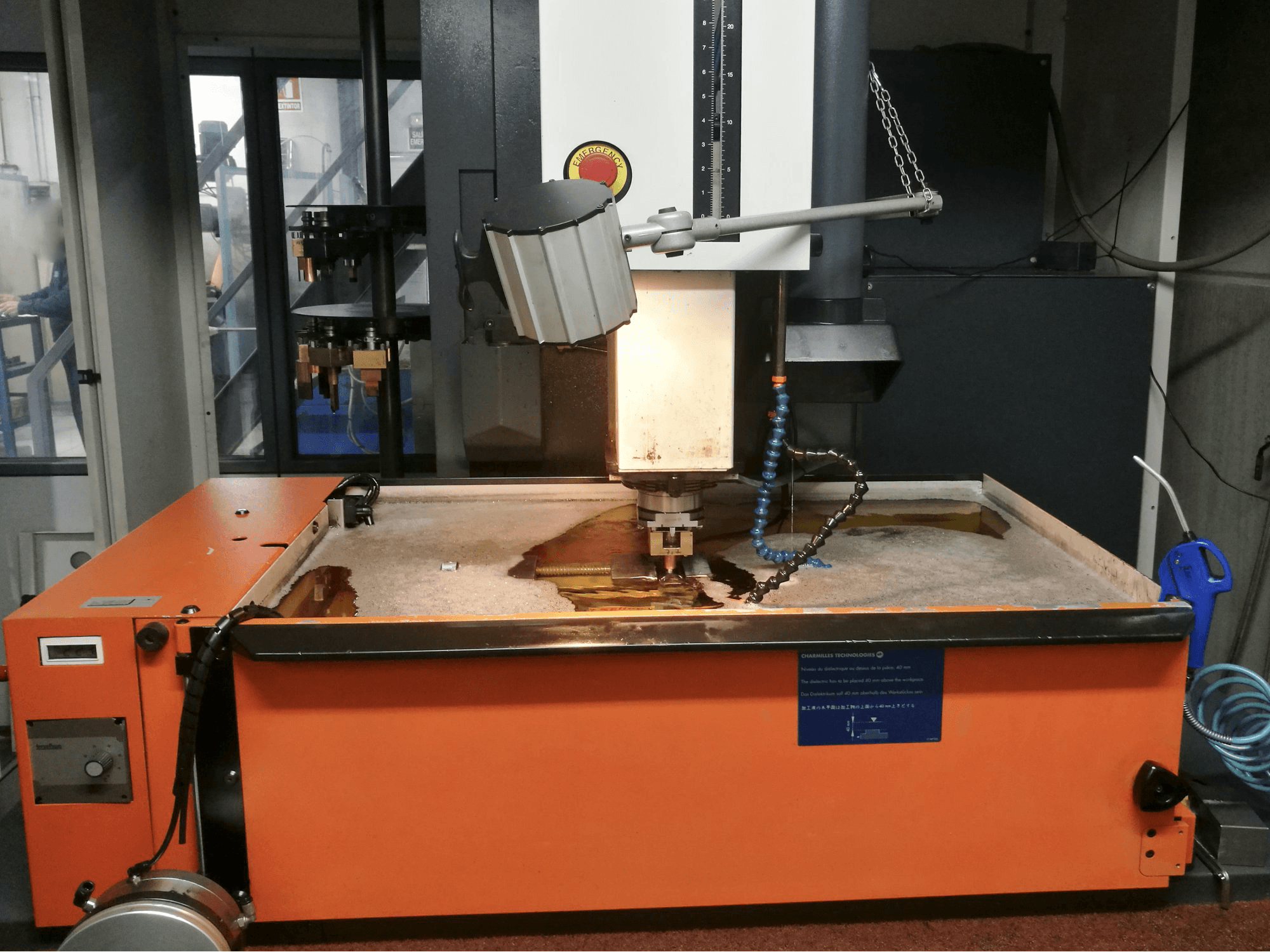

CHARMILLES - ROBOFORM 2000+ES-EDM-CHA-1996-00001

Opći podaci

• Duljina stroja: 2790 mm
• Širina stroja: 1910 mm
• Visina stroja: 2540 mm
• Masa stroja: 3450 kg

Upravljačka jedinica

• Brand: CHARMILLES

Hodovi

• Os X Hodovi: 320 mm
• Os X Radni posmik: 15 mm/s
• Os X Preciznost: 0.5 µm
• Os Y Hodovi: 220 mm
• Os Y Radni posmik: 15 mm/s
• Os Y Preciznost: 0.5 µm
• Os Z Hodovi: 320 mm
• Os Z Radni posmik: 15 mm/s
• Os Z Preciznost: 0.5 µm
• Os C Hodovi: 360° MM
• Os C Radni posmik: 100 tr/min
• Os C Posmična sila: 20 Nm
• Os C Preciznost: 1/1000°

Obradak

• Obradak X: 550 mm
• Obradak Y: 880 mm
• Obradak Z: 225 mm
• Masa obratka: 550 kg

Stol

• Izvanjska duljina: 560 mm
• Izvanjska širina: 400 mm
• Prilagođavanje visine: 550 mm
• Veličina T-utora: 12 mm
• Broj T-utora: 3
• Razmak između: 125 mm

Mediji

• Glavni električni priključak: 400 V / 50 Hz / 3P / 16 A
• Potrošnja energije: 5 kVA
• Tlak zraka: 6 bar
• Spremnik za dielektrik: 370 L
