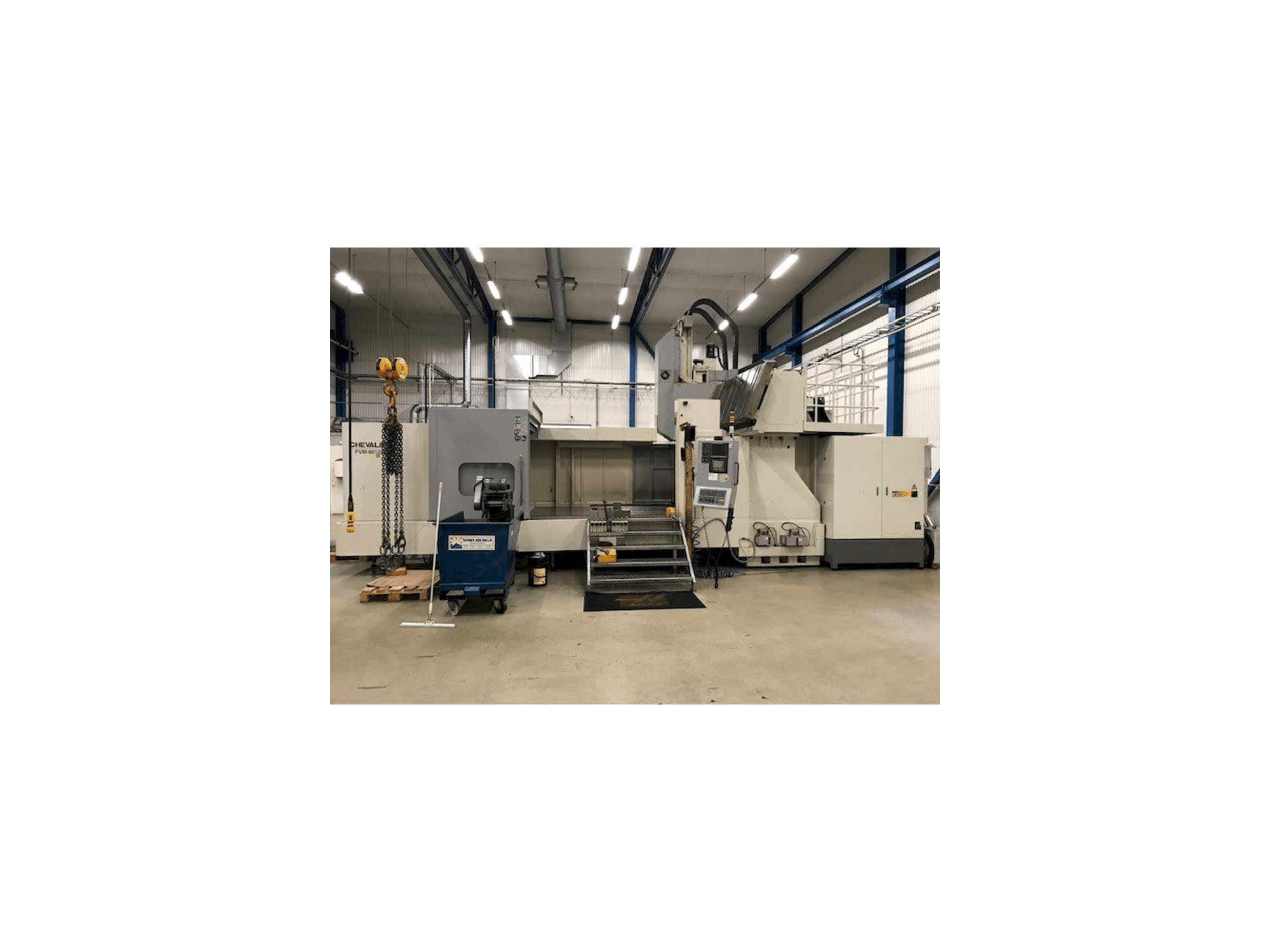

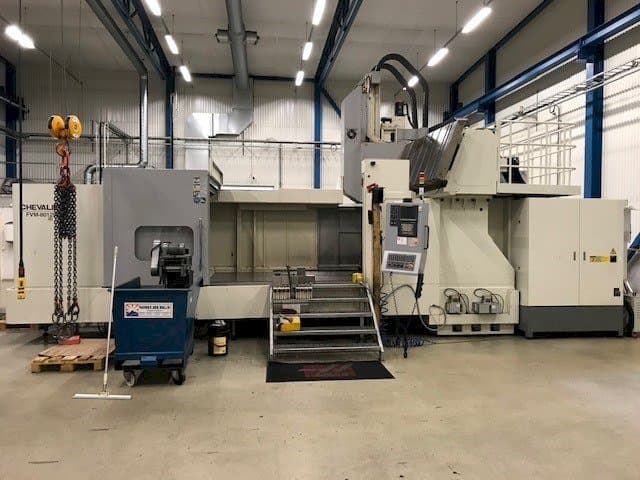

Glodalica Chevalier FVM-80125DC

Prikaži na izvornom jeziku

Ovaj Chevalier FVM-80125DC glodalica izgrađen je u Tajvanu 2010. godine. Rukuje se preko upravljačke jedinice FANUC OiM. Ovaj dvostruki stupac za obradu kalupa za izradu kalupa može raditi sa brzinom vrtnje do 6000 o / min.

Pregled

brand: Chevalier
godina: 2010.
MODEL: FVM-80125DC
namjena: Glodanje
Lokacija: Švedska
vrsta stroja: Vertikalni obradni centar
dostupnost: Prodano
brand upravljačke jedinice: FANUC

Tehničke informacije - Chevalier FVM-80125DC

Opći podaci

Duljina stroja: 8500 mm
Širina stroja: 5300 mm
Visina stroja: 5700 mm
Masa stroja: 37000 kg

Upravljačka jedinica

Model: OiM
CNC glavni jezik: English
CNC jezik prilagodljiv: Da
Brand: FANUC

Glavni pogon

Broj vretena: 1
Raspon brzina vretena: 6000 1/MIN
Snaga motora vretena: 26 kW

Hodovi

Os X Hodovi: 3200 mm
Os X Brzi hod: 10 m/min
Os Y Hodovi: 2100 mm
Os Y Brzi hod: 10 m/min
Os Z Hodovi: 1000 mm
Os Z Brzi hod: 12 m/min

Obradak

Obradak X: 3100 mm
Obradak Y: 1900 mm
Obradak Z: 1000 mm
Masa obratka: 10000 kg

Stol

Izvanjska duljina: 3200 mm
Izvanjska širina: 1800 mm
Broj T-utora: 11
Razmak između: 170 mm

Alat

Dostupni utori: 60
Najveća masa alata: 20 kg
Najveći promjer alata: 215 mm
Najveća duljina alata: 350 mm
Prihvat alata: BT50

Mediji

Glavni električni priključak: 380 V
Pokretna traka za uklanjanje strugotina: Da
Unutarnje hlađenje: Da

Dodatne informacije

Povijest strojeva

Krajnji proizvod: Kalupi
industrije: Industrija izrade kalupa

Prednosti stroja

Tehničke prednosti stroja:
- - Daljinska ručka joga
- - Kroz vreteno 30 bar
- - Vreteno mlaznice rashladnog sredstva sa bočnim hlađenjem
- - Šuplji kuglični vijci klase x / y c3 sa sustavom ulja za hlađenje
- - Lanac transportni čip u osi y
- - Sustav za hlađenje vretenastim uljem
- - Dvostruki vijčani transportni mehanizam na osi x
- - Kutija na putu g / z: 175/70
- - Linearni vodiči u x: 5. 800 x 55
- - Brzina doziranja: 1-7. 000mm / min
Kvalitativne prednosti stroja:
- - Opcija ručnog upravljanja fanuc-om
- - Automatski sustav podmazivanja
