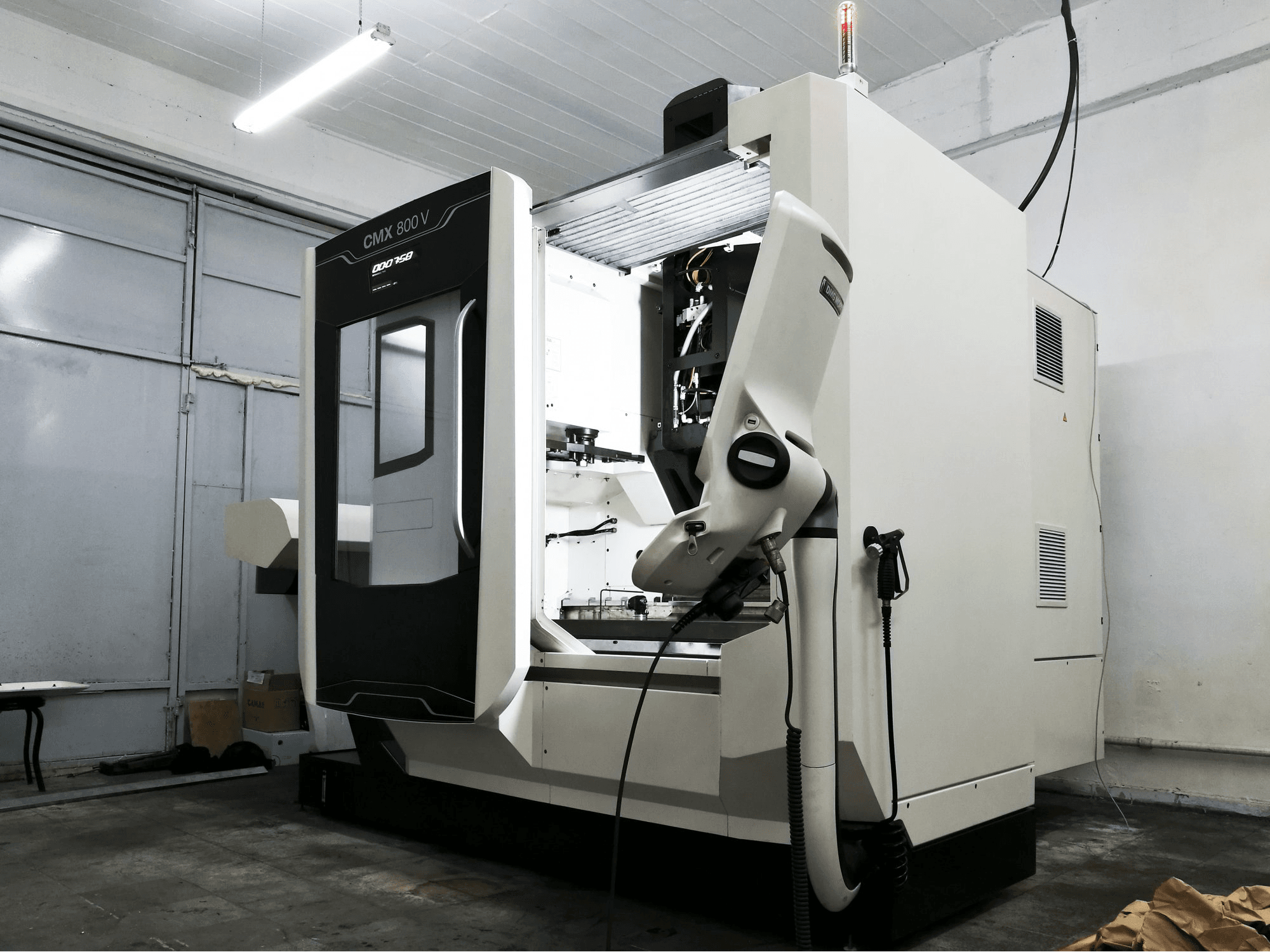

DMG MORI - CMX 800 VTR-MIL-DMG-2016-00001

Opći podaci

• Duljina stroja: 3395 mm
• Širina stroja: 2747 mm
• Visina stroja: 2937 mm
• Masa stroja: 5450 kg

Upravljačka jedinica

• Brand: Siemens
• Model: SINUMERIK 840D sl
• Sučelje: RJ-45, USB
• Daljinsko upravljanje: Da

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 0-12000 1/min
• Snaga motora vretena: 13 kW
• Konus alata: SK 40

Hodovi

• Os X Hodovi: 800 mm
• Os X Radni posmik: 1-30000 mm/min
• Os X Posmična sila: 5 kN
• Os X Brzi hod: 36 m/min
• Os Y Hodovi: 560 mm
• Os Y Radni posmik: 1-30000 mm/min
• Os Y Posmična sila: 5 kN
• Os Y Brzi hod: 36 m/min
• Os Z Hodovi: 510 mm
• Os Z Radni posmik: 1-30000 mm/min
• Os Z Posmična sila: 5 kN
• Os Z Brzi hod: 30 m/min

Obradak

• Masa obratka: 800 kg

Stol

• Izvanjska duljina: 1100 mm
• Izvanjska širina: 560 mm
• Veličina T-utora: 18 mm
• Broj T-utora: 5
• Razmak između: 100 mm

Alat

• Dostupni utori: 30
• Najveća masa alata: 8 kg
• Najveći promjer alata: 80/125 mm
• Najveća duljina alata: 300 mm

Mediji

• Glavni električni priključak: 400 V / 50Hz
• Potrošnja energije: 32 kVA
• Pokretna traka za uklanjanje strugotina: Da
• Unutarnje hlađenje: Da
