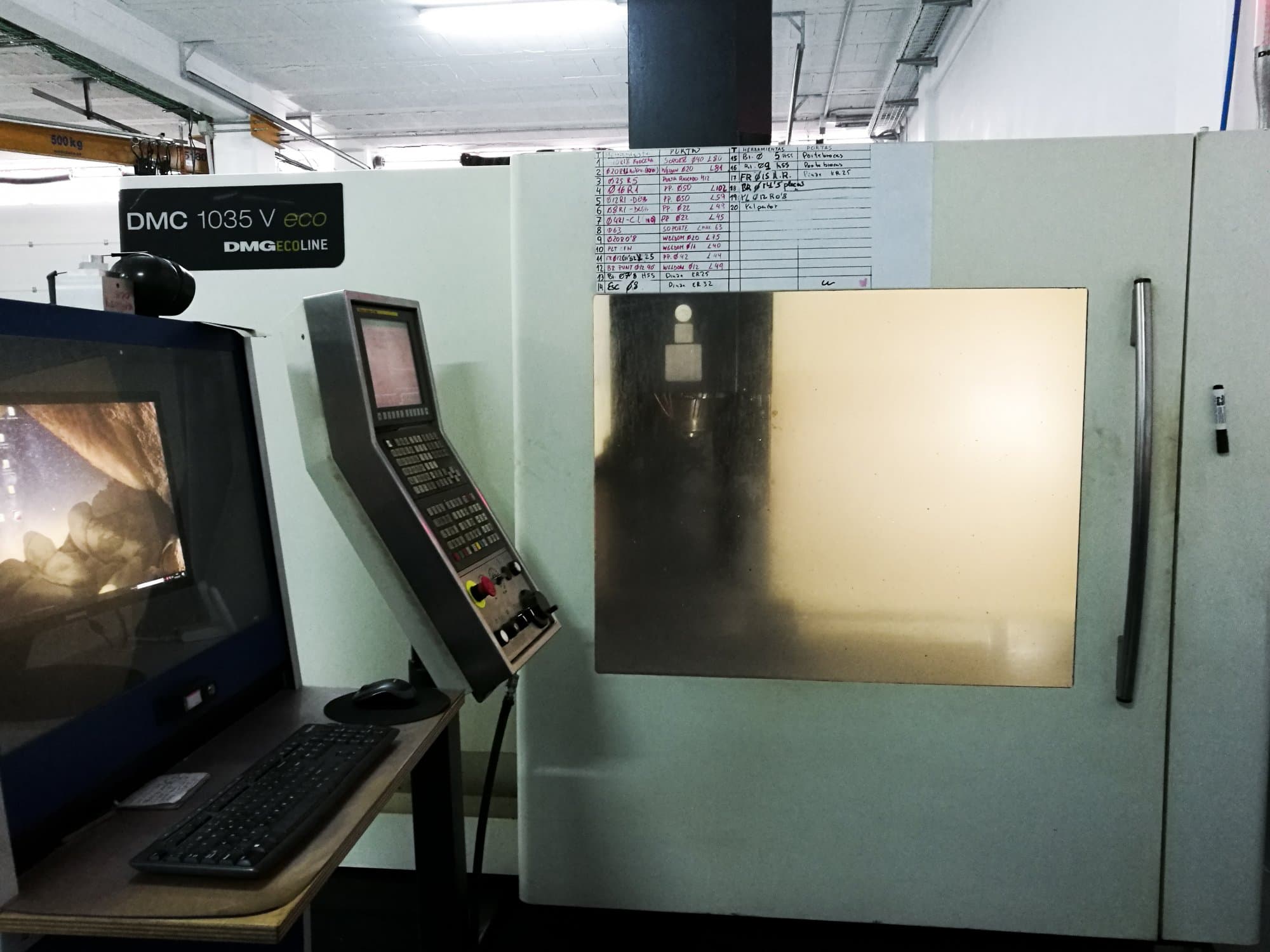

DMG MORI - DMC 1035 V ecoES-MIL-DMG-2008-00001

Opći podaci

• Duljina stroja: 2607 mm
• Širina stroja: 2198 mm
• Visina stroja: 2650 mm
• Masa stroja: 3600 kg

Upravljačka jedinica

• Brand: FANUC
• Model: 0i-MC

Glavni pogon

• Raspon brzina vretena: 10000 1/min
• Snaga motora vretena: 9 kW
• Konus alata: SK 40

Hodovi

• Os X Hodovi: 1035 mm
• Os X Radni posmik: 20000 mm/min
• Os X Posmična sila: 5000 N
• Os X Brzi hod: 30000 mm/min
• Os Y Hodovi: 550 mm
• Os Y Radni posmik: 20000 mm/min
• Os Y Posmična sila: 5000 N
• Os Y Brzi hod: 30000 mm/min
• Os Z Hodovi: 550 mm
• Os Z Radni posmik: 20000 mm/min
• Os Z Posmična sila: 2000 N
• Os Z Brzi hod: 30000 mm/min

Obradak

• Obradak Z: 720 mm
• Masa obratka: 600 kg

Stol

• Izvanjska duljina: 1200 mm
• Izvanjska širina: 600 mm
• Broj T-utora: 5
• Razmak između: 100 mm
• Najveći razmak između okomitog vretena i stola: 720 mm

Alat

• Dostupni utori: 20
• Najveća masa alata: 6 kg
• Najveći promjer alata: 30 mm
• Najveća duljina alata: 300 mm

Mediji

• Glavni električni priključak: 400 V
• Potrošnja energije: 17 kVA
• Tlak zraka: 8 bar
• Spremnik za mazivo: 120 L
• Pokretna traka za uklanjanje strugotina: Da
• Tlak hlađenja: 3.7 bar
