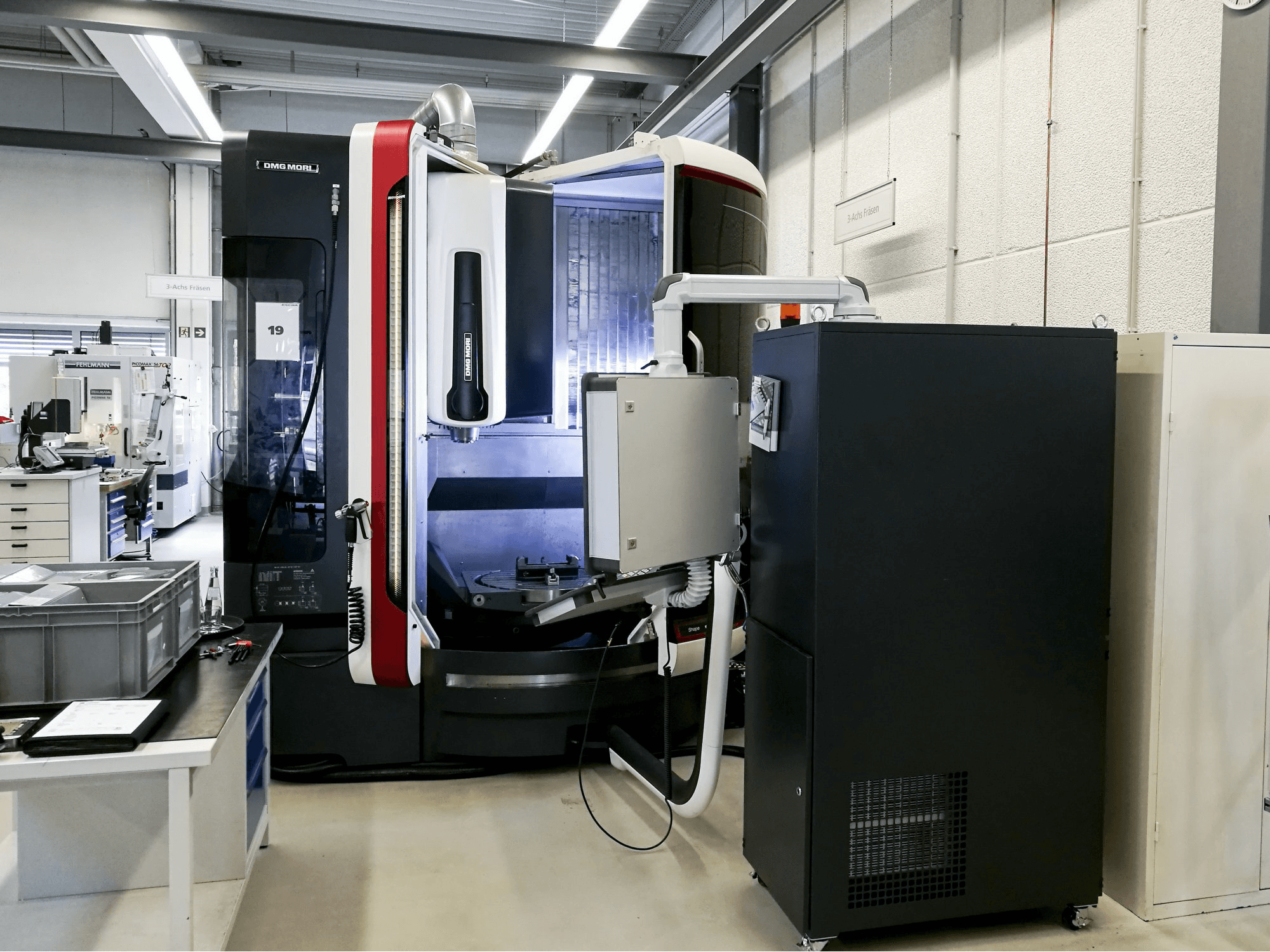

DMG MORI - LASERTEC 65DE-MIL-DMG-2014-00001

Opći podaci

• Duljina stroja: 4180 mm
• Širina stroja: 3487 mm
• Visina stroja: 2884 mm
• Masa stroja: 11500 kg

Upravljačka jedinica

• Brand: SIEMENS
• Model: SINUMERIK 840D
• Daljinsko upravljanje: Da

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 20-18000 1/min
• Snaga motora vretena: 13 kW
• Konus alata: HSK-A 63
• Snaga lasera: 2 kW
• Vrsta lasera: Ytterbium

Hodovi

• Os X Hodovi: 735 mm
• Os X Radni posmik: 0-40000 mm/min
• Os X Posmična sila: 7 kN
• Os X Brzi hod: 40 m/min
• Os X Zračnost: 0.02 mm
• Os Y Hodovi: 650 mm
• Os Y Radni posmik: 0-40000 mm/min
• Os Y Posmična sila: 13 kN
• Os Y Brzi hod: 40 m/min
• Os Y Zračnost: 0.02 mm
• Os Z Hodovi: 560 mm
• Os Z Radni posmik: 0-40000 mm/min
• Os Z Posmična sila: 10 kN
• Os Z Brzi hod: 40 m/min
• Os A Hodovi: ±120° MM
• Os A Radni posmik: 7200 °/min
• Os A Brzi hod: 20 1/min
• Os A Zračnost: <0.01°
• Os C Hodovi: 360° MM
• Os C Radni posmik: 14400 °/min
• Os C Brzi hod: 40 1/min
• Os C Zračnost: 0.01°

Obradak

• Masa obratka: 600 kg

Stol

• Izvanjska duljina: 650 mm
• Izvanjska širina: 800 mm
• Veličina T-utora: 14 mm
• Broj T-utora: 9

Alat

• Dostupni utori: 60
• Najveća masa alata: 8 kg
• Najveći promjer alata: 160 mm
• Najveća duljina alata: 315 mm

Mediji

• Glavni električni priključak: 2x 400 V / 50 Hz
• Potrošnja energije: 66 kVA
• Tlak zraka: 6 bar
• Spremnik za mazivo: 500 L
• Pokretna traka za uklanjanje strugotina: Da
• Unutarnje hlađenje: Da
• Tlak hlađenja: 40 bar
