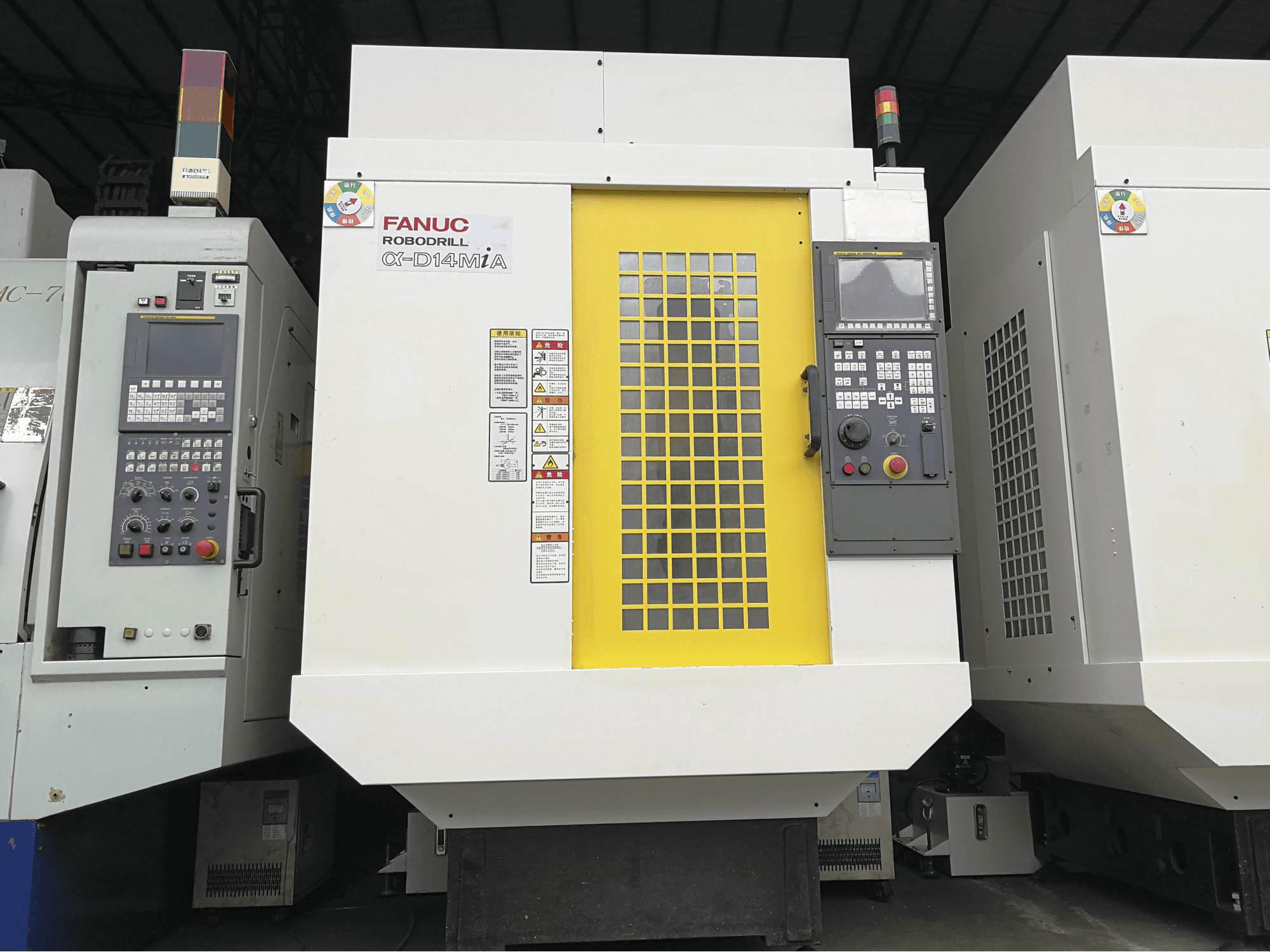

FANUC - α-D14MiACN-MIL-FAN-2016-00001

Opći podaci

• Duljina stroja: 1565 mm
• Širina stroja: 2236 mm
• Visina stroja: 2040 mm
• Masa stroja: 2000 kg

Upravljačka jedinica

• Brand: FANUC
• Model: 31i-B

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 24000 1/min
• Snaga motora vretena: 26 kW
• Provrt vretena: 0.006 - 0.02 mm

Hodovi

• Os X Hodovi: 500 mm
• Os Y Hodovi: 400 mm
• Os Z Hodovi: 330 mm

Obradak

• Obradak X: 650 mm
• Obradak Y: 400 mm
• Obradak Z: 150-480 mm
• Masa obratka: 300 kg

Stol

• Izvanjska duljina: 1565 mm
• Izvanjska širina: 2040 mm
• Prilagođavanje visine: 2.236±10 mm
• Veličina T-utora: 14x125x3 mm
• Broj T-utora: 3
• Razmak između: 125 mm
• Najmanji razmak između okomitoga vretena i stola: 150 mm
• Najveći razmak između okomitog vretena i stola: 480 mm

Alat

• Dostupni utori: 14
• Najveća masa alata: 2 kg
• Najveći promjer alata: 80 mm
• Najveća duljina alata: 250 mm

Mediji

• Potrošnja energije: 10 kVA
