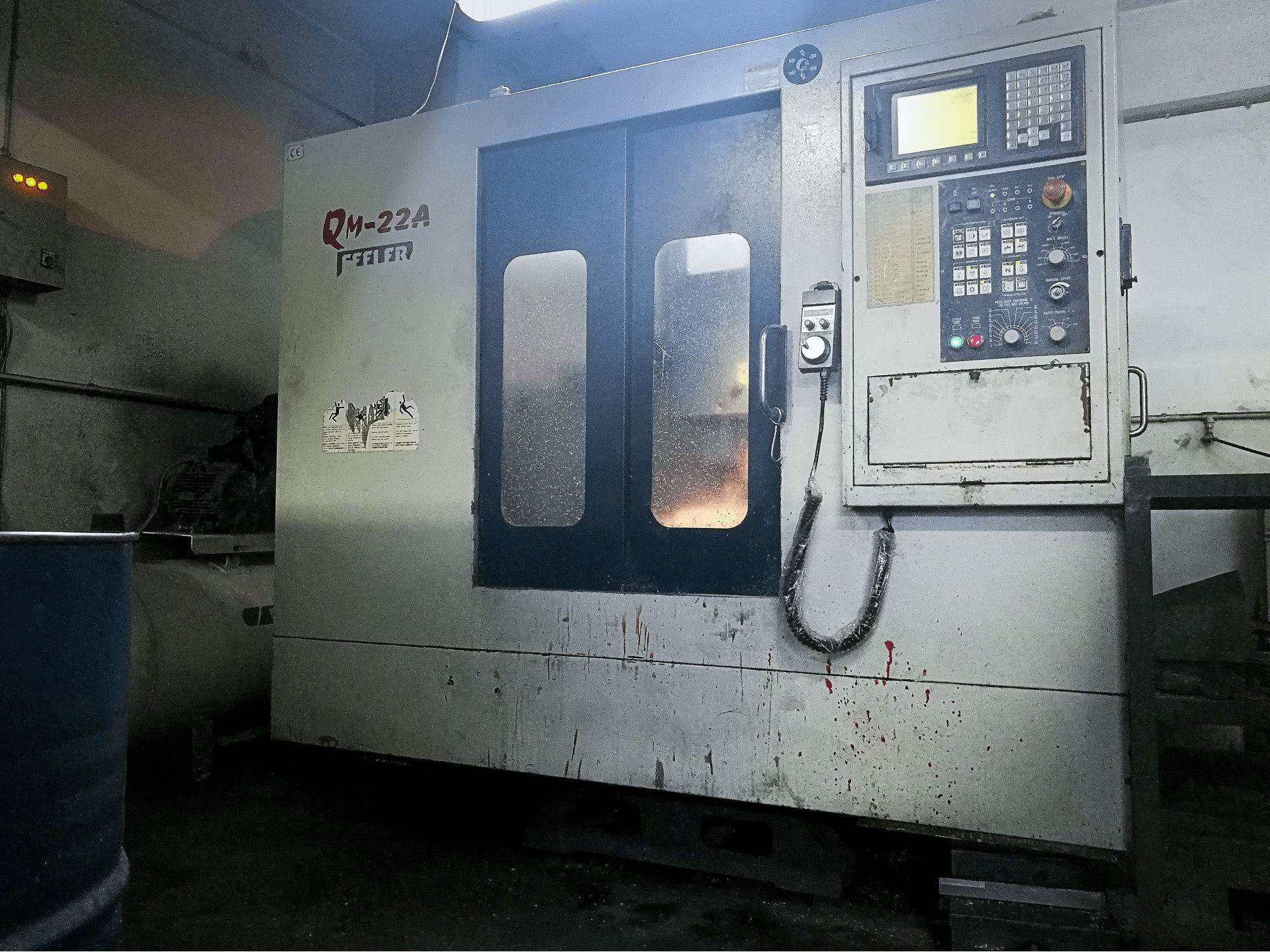

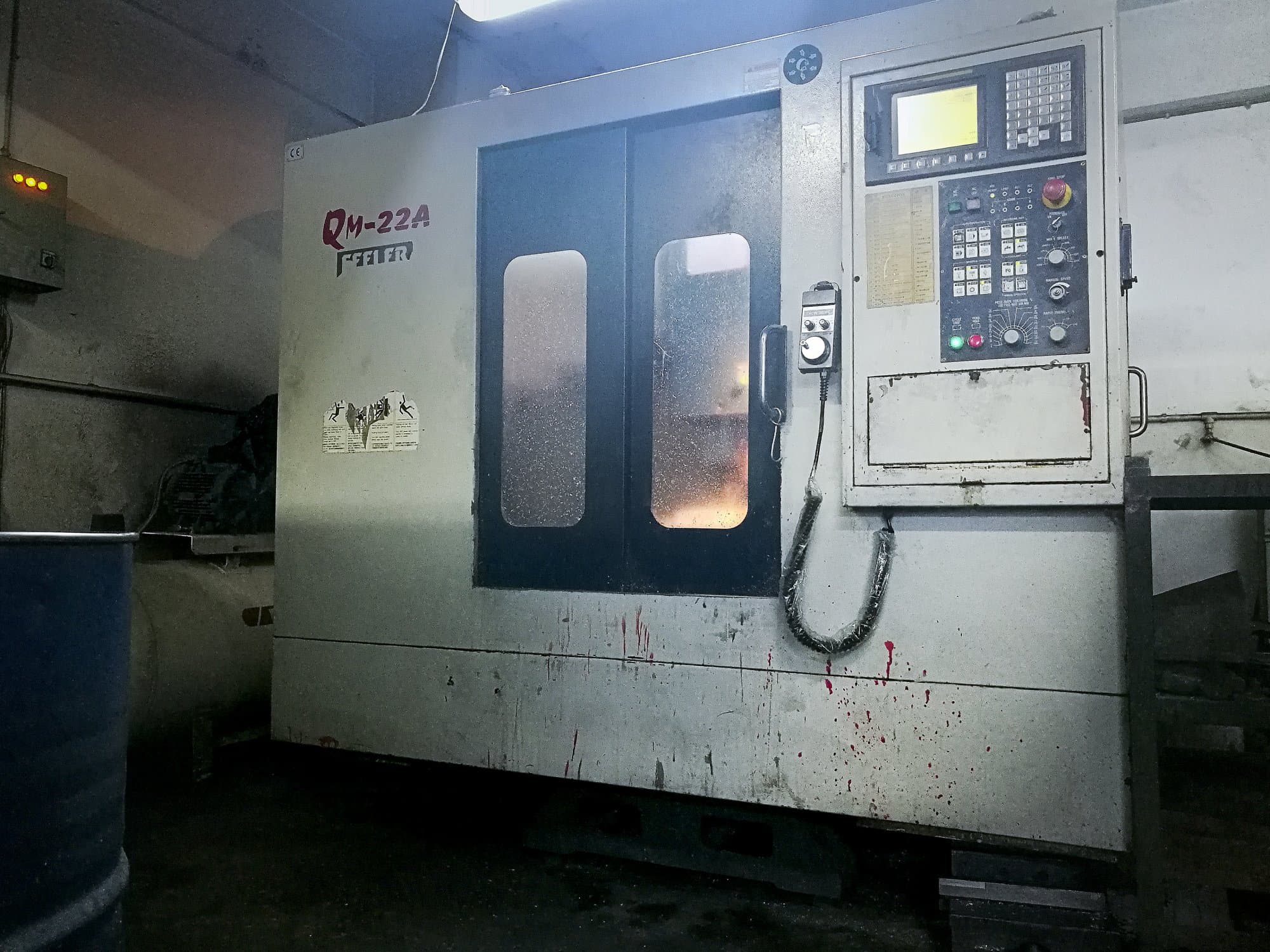

Feeler - QM-22ATR-MIL-FEE-2006-00001

Opći podaci

• Duljina stroja: 2645 mm
• Širina stroja: 3875 mm
• Visina stroja: 3140 mm
• Masa stroja: 3000 kg

Upravljačka jedinica

• Model: 0i-MC
• Daljinsko upravljanje: Da
• Brand: FANUC

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 10000 1/min
• Snaga motora vretena: 11 kW
• Konus alata: 40

Hodovi

• Os X Hodovi: 1020 mm
• Os X Radni posmik: 0-24 m/min
• Os X Brzi hod: 30 m/min
• Os Y Hodovi: 600 mm
• Os Y Radni posmik: 0-24 m/min
• Os Y Brzi hod: 30 m/min
• Os Z Hodovi: 550 mm
• Os Z Radni posmik: 0-24 m/min
• Os Z Brzi hod: 30 m/min

Obradak

• Masa obratka: 700 kg

Stol

• Izvanjska duljina: 1100 mm
• Izvanjska širina: 600 mm
• Veličina T-utora: 18 mm
• Broj T-utora: 5
• Razmak između: 100 mm

Alat

• Dostupni utori: 20
• Najveća masa alata: 7 kg
• Najveći promjer alata: 80/130 mm
• Najveća duljina alata: 250 mm

Mediji

• Glavni električni priključak: 220V / 3P / 50Hz
• Potrošnja energije: 30 kVA
• Tlak zraka: 6-8 bar
• Spremnik za mazivo: 500 L
• Spremnik za ulje: 40 L
