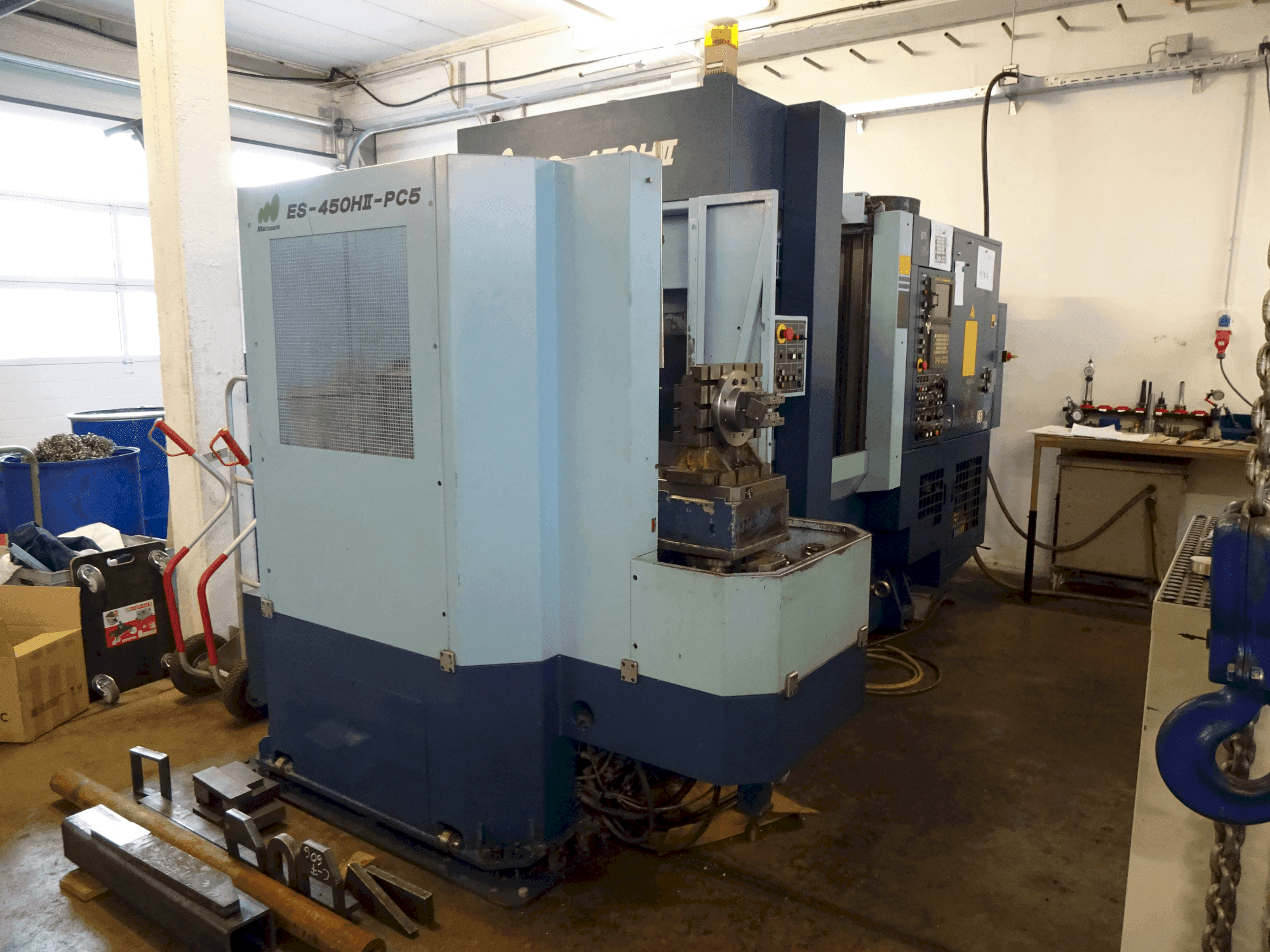

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Visina površine stola (od poda): 1000 mm

Dodatne informacije

• - Popreci: X os (stupac desno/lijevo): 450 mm (250 lijevo, 200 desno) Y os (glava vretena gore/dolje): 400 mm Z os (paleta naprijed/natrag): 400 mm (+250 kada se paleta mijenja) Radni predmet Udaljenost između gornje površine palete i vrha vretena: 80~480 mm Udaljenost između centra palete i stupa klizne staze: 120~520 mm Paleta: Radna površina: 300 x 300 mm Maksimalna težina opterećenja: 200 kg Površinska urezana rupa (veličina x količina): M12 x P1,75 x 32 mm Kut indeksiranja stola Stol: 1 stupanj Brzina indeksiranja stola: 1,5 sek/90°, 1,9 sek/180° Sila stezaljke spojke: 27,3 kN Vreteno ID ležaja vretena: Ø70 mm Maksimalni okretni moment vretena: 105/1000 minˉ1 Nm Sila stezanja alata: 8,2 kN Orijentacija vretena: Standardno (električno) Puhanje zraka vretena: Standardna brzina posmaka Rezanje federalno (X/Y/Z): 1~15000 mm/min Ručno kontinuirano (jog) federalno: 0~4000 mm/min Najmanji izlazni korak: 0,001 mm Automatski izmjenjivač alata Vrsta poteznog svornjaka: JIS B 6339 potezni svornjak 40P Spremište alata: 30 komada Metoda odabira alata: Adresni kod i nasumični odabir, dvosmjerna rotacija spremnika. (T4) Vrijeme izmjene alata (alat na alat): 1,5 s (manje od 6 kg), 2,0 s (više od 6 kg) Vrijeme izmjene alata (strugotina na strugotinu): 3,2 sekunde Nagib posude alata: 95,25 mm Automatski izmjenjivač paleta Broj paleta: 2 Sustav izmjene paleta: Metoda okretnog stola Vrijeme promjene palete: 8,5 sekundi Vrijeme promjene palete (paleta na paleta): 9,0 s Sila stezanja palete: 41,5 kN Težina palete/komad: 40 kg Veličina palete: 300 x 300 mm Maksimalna težina opterećenja: 200 kg Motori Motor vretena: Alpha T8/1500 AC 11,0/7,5 kW (30 min./kontinuirana brzina) Motori za pomak: X os: model α 22/3000 AC 4.4kW Y Os: model α 22/2000 s kočnicom AC 4.4kW Z Os: model α 22/3000 AC 4.4kW Hidraulički motor: AC 1.5kW Motor za podmazivanje: AC 0.02kW Motor rashladne tekućine: AC 0.75kW Potrebna snaga Kapacitet Ukupni električni kapacitet: 34KVA Izvor zraka: 0,54~0,93MPa Kapacitet zraka: 400 L/min Kapacitet hidrauličkog spremnika: 15L Kapacitet spremnika za podmazivanje: 2,7L Kapacitet spremnika rashladne tekućine: 200L Standardni priključci Zaštita kućišta alata (s gornjim poklopcem) Protok strugotine Sinkronizirana slavina Hladnjak ulja vretena Zaštita od preopterećenja vretena Uređaj za sprječavanje sučelja osi pomaka Radno svjetlo (fluorescentno svjetlo) Brojač kodova M (9 vrsta) Rashladno sredstvo kroz vreteno Sučelje sonde vretena (bez sonde) Filtermist Priručnici za transport strugotine
