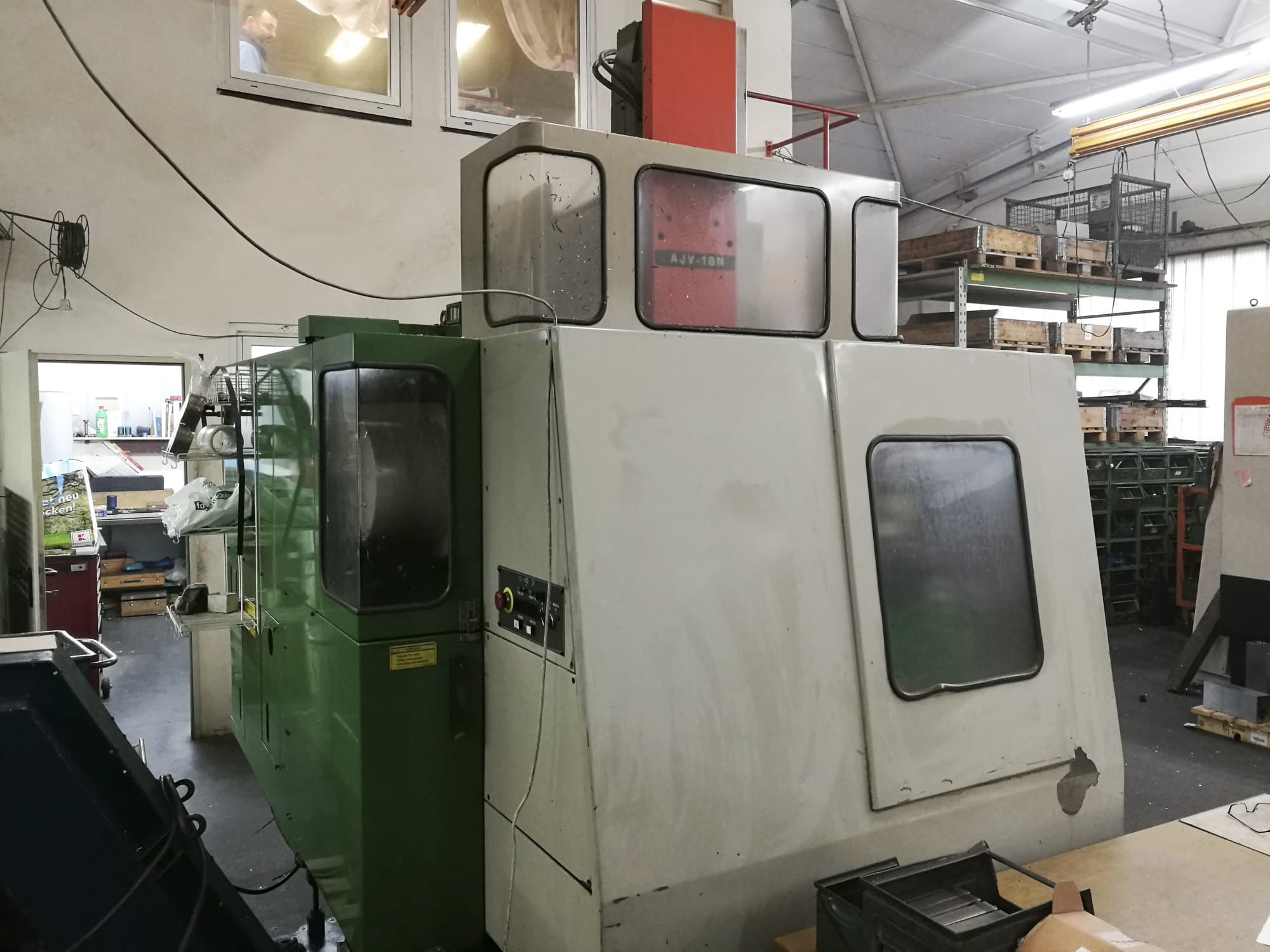

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Opći podaci

• Duljina stroja: 4200 mm
• Širina stroja: 4000 mm
• Visina stroja: 3000 mm
• Masa stroja: 4600 kg

Upravljačka jedinica

• Model: Mazatrol M32
• Sučelje: Serijski
• Brand: MAZATROL

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 10000 1/min
• Snaga motora vretena: 5.5 kW
• Konus alata: ISO 40

Hodovi

• Os X Hodovi: 560 mm
• Os X Brzi hod: 30000 mm/min
• Os X Zračnost: 0.002 mm
• Os Y Hodovi: 410 mm
• Os Y Brzi hod: 30000 mm/min
• Os Y Zračnost: 0.01 mm
• Os Z Hodovi: 400 mm
• Os Z Brzi hod: 18000 mm/min

Obradak

• Masa obratka: 300 kg

Stol

• Izvanjska duljina: 400 mm
• Izvanjska širina: 900 mm
• Veličina T-utora: 18 mm
• Broj T-utora: 3
• Razmak između: 125 mm

Alat

• Dostupni utori: 30
• Najveća masa alata: 8 kg
• Najveći promjer alata: 100 / 150 mm
• Najveća duljina alata: 250 mm

Mediji

• Glavni električni priključak: 380 V / 50 Hz
• Tlak zraka: 6 bar
• Pokretna traka za uklanjanje strugotina: Da
