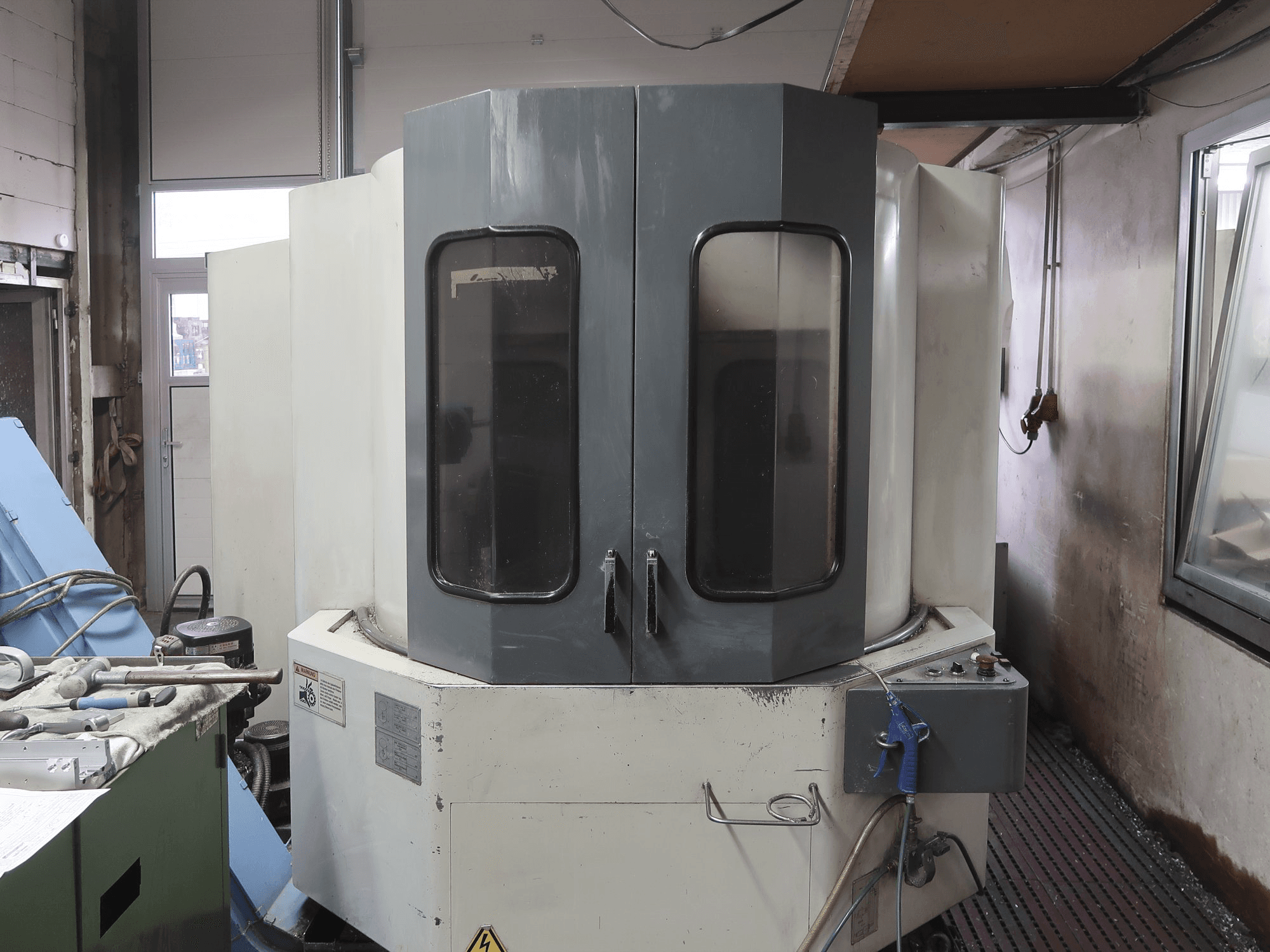

Mazak - HTC-400DE-MIL-MAZ-1998-00001

Opći podaci

• Duljina stroja: 3555 mm
• Širina stroja: 2260 mm
• Visina stroja: 2280 mm
• Masa stroja: 6700 kg

Upravljačka jedinica

• Model: Mazatrol M20
• Sučelje: serial
• Brand: MAZATROL

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 10000 1/min
• Snaga motora vretena: 5.5 kW
• Konus alata: ISO 40

Hodovi

• Os X Hodovi: 580 mm
• Os X Radni posmik: 0 - 8000 mm/min
• Os X Brzi hod: 30000 mm/min
• Os X Zračnost: 0.02 mm
• Os Y Hodovi: 510 mm
• Os Y Radni posmik: 0 - 8000 mm/min
• Os Y Brzi hod: 30000 mm/min
• Os Z Hodovi: 510 mm
• Os Z Radni posmik: 0 - 8000 mm/min
• Os Z Brzi hod: 30000 mm/min
• Os Z Zračnost: 0.01 mm

Obradak

• Promjer obratka: 560 mm
• Obradak Z: 630 mm
• Masa obratka: 300 kg

Stol

• Izvanjska duljina: 400 mm
• Izvanjska širina: 400 mm

Alat

• Dostupni utori: 24
• Najveća masa alata: 8 kg
• Najveći promjer alata: 95 / 115 mm
• Najveća duljina alata: 380 mm

Mediji

• Glavni električni priključak: 380 V / 50 Hz
• Potrošnja energije: 28 kVA
• Tlak zraka: 6 bar
• Spremnik za mazivo: 300 L
• Spremnik za ulje: 3 L
• Pokretna traka za uklanjanje strugotina: Da
• Unutarnje hlađenje: Da
