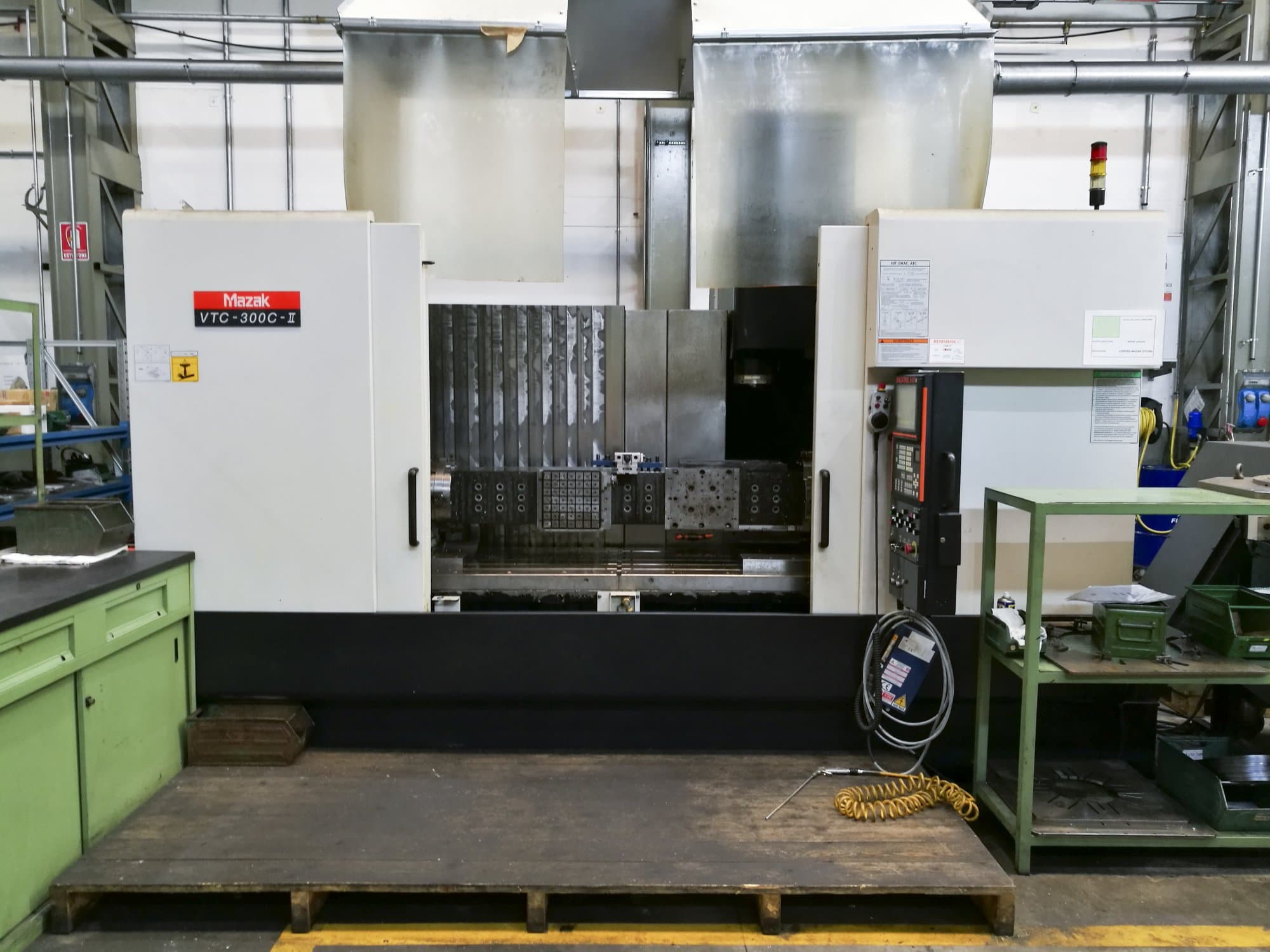

Mazak - VTC-300CIT-MIL-MAZ-2010-00001

Opći podaci

• Duljina stroja: 5337 mm
• Širina stroja: 3434 mm
• Visina stroja: 3086 mm
• Masa stroja: 11500 kg

Upravljačka jedinica

• Brand: MAZATROL
• Model: Fusion 640 M
• Sučelje: Serijski, Ethernet
• Daljinsko upravljanje: Da

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 12000 1/min
• Snaga motora vretena: 7.5 kW
• Konus alata: ISO 40

Hodovi

• Os X Hodovi: 1660 mm
• Os X Radni posmik: 1-8000 mm/min
• Os X Posmična sila: 36 m/min
• Os X Zračnost: 0.03 mm
• Os Y Hodovi: 760 mm
• Os Y Radni posmik: 1-8000 mm/min
• Os Y Posmična sila: 36 m/min
• Os Y Zračnost: 0.02 mm
• Os Z Hodovi: 660 mm
• Os Z Radni posmik: 1-8000 mm/min
• Os Z Posmična sila: 36 m/min
• Os C Hodovi: 360° MM
• Os C Radni posmik: 25 m/min

Obradak

• Obradak X: 4000 mm
• Obradak Y: 905 mm
• Obradak Z: 790 mm
• Masa obratka: 1400 kg

Stol

• Izvanjska duljina: 2000 mm
• Izvanjska širina: 760 mm
• Broj T-utora: 4

Alat

• Dostupni utori: 48
• Najveća masa alata: 8 kg
• Najveći promjer alata: 110 mm
• Najveća duljina alata: 350 mm

Mediji

• Glavni električni priključak: 415 V / 3 P / 50 Hz
• Potrošnja energije: 29 kVA
• Tlak zraka: 6 bar
• Pokretna traka za uklanjanje strugotina: Da
• Unutarnje hlađenje: Da
