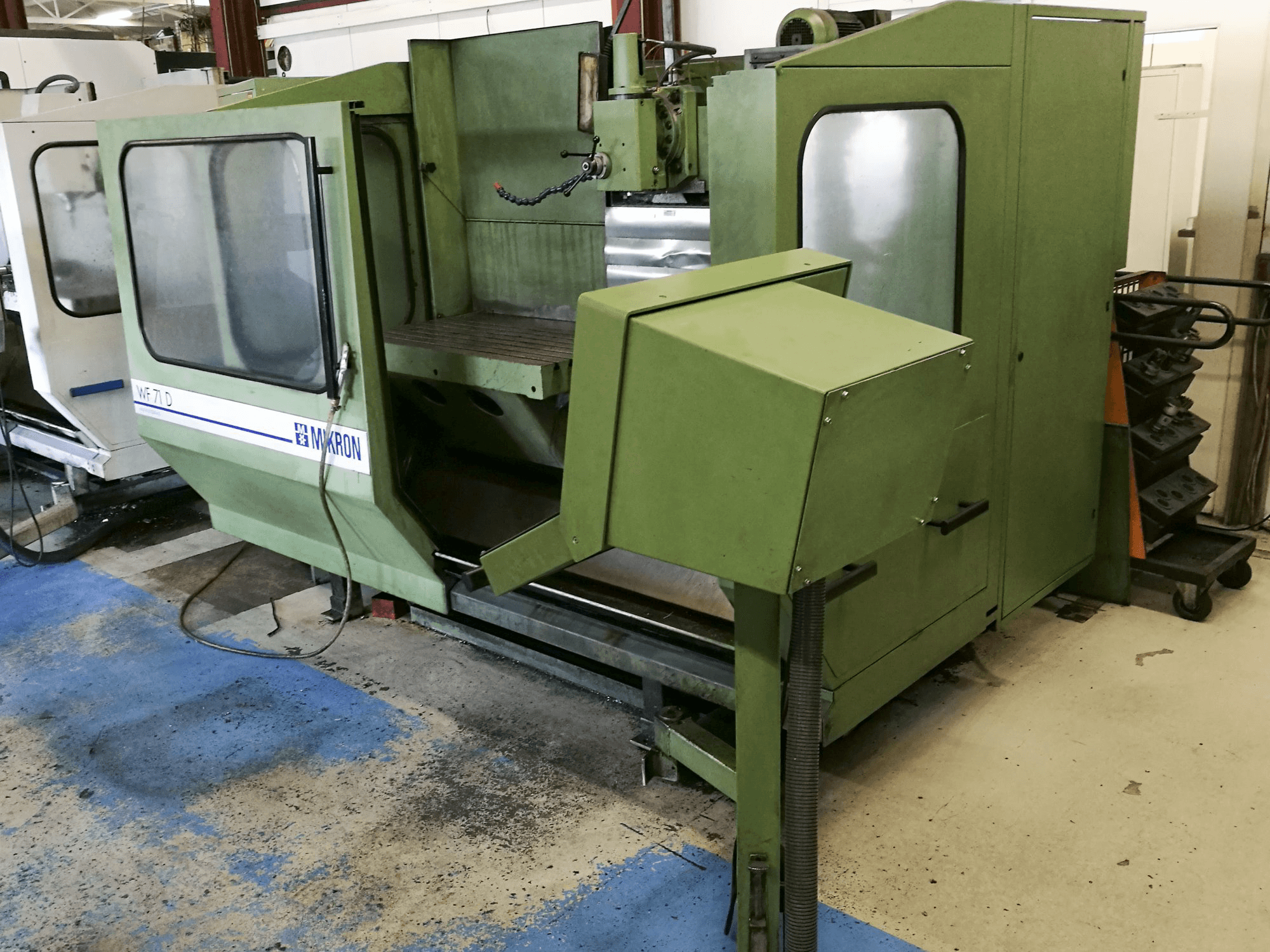

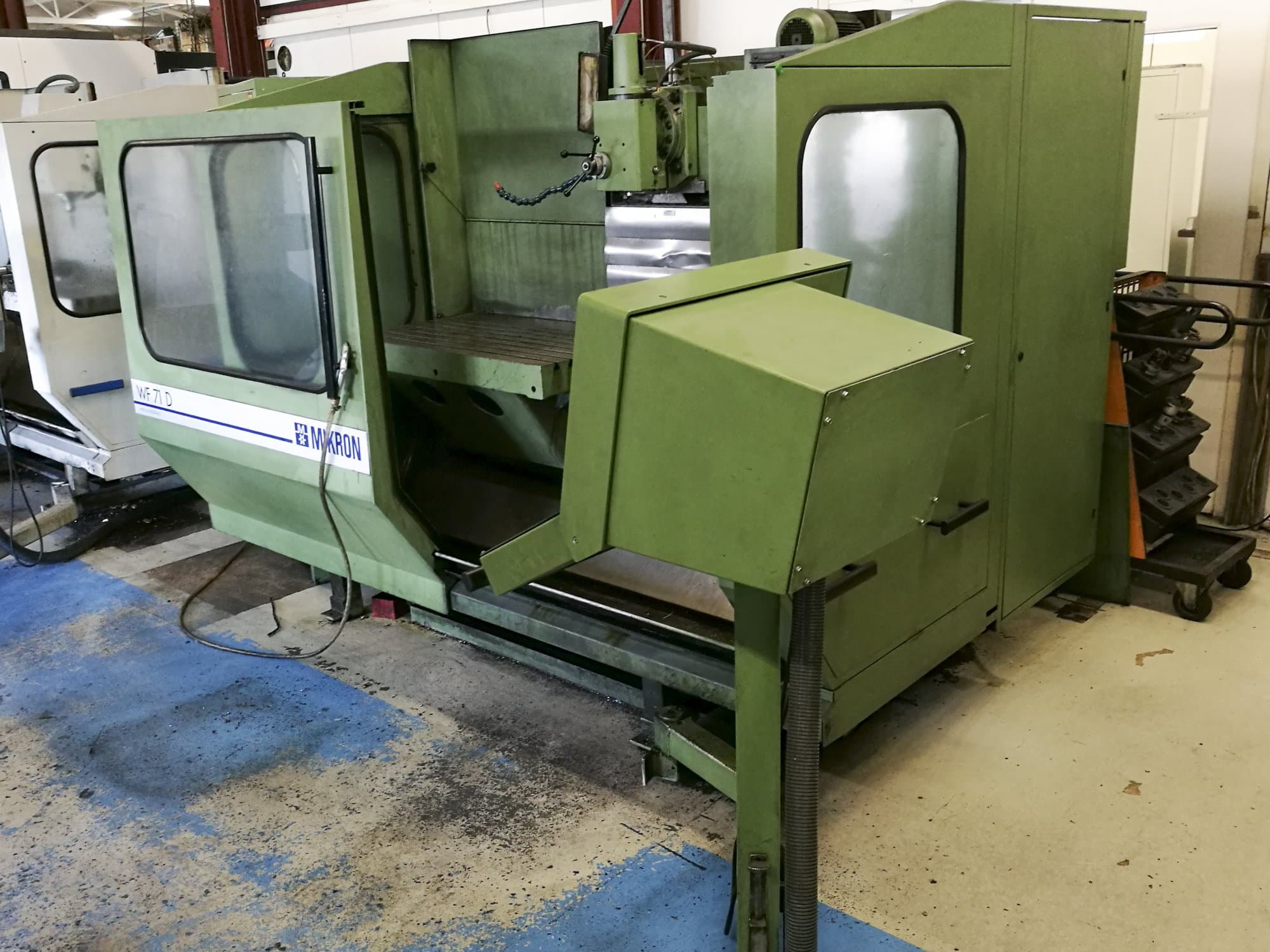

MIKRON - WF-71 DDE-MIL-MIK-1992-00001

Opći podaci

• Duljina stroja: 3304 mm
• Širina stroja: 2456 mm
• Visina stroja: 1990 mm
• Masa stroja: 3500 kg

Upravljačka jedinica

• Model: TNC 415
• Brand: HEIDENHAIN

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 40-4000 1/min
• Snaga motora vretena: 6 kW
• Konus alata: SK40

Hodovi

• Os X Hodovi: 900 mm
• Os X Radni posmik: 2-3000 mm/min
• Os X Brzi hod: 6 m/min
• Os X Zračnost: 0.05
• Os Y Hodovi: 500 mm
• Os Y Radni posmik: 2-3000 mm/min
• Os Y Brzi hod: 6 m/min
• Os Y Zračnost: 0.03
• Os Z Hodovi: 500 mm
• Os Z Radni posmik: 2-3000 mm/min
• Os Z Brzi hod: 4 m/min

Obradak

• Masa obratka: 500 kg

Stol

• Izvanjska duljina: 1000 mm
• Izvanjska širina: 500 mm
• Broj T-utora: 7

Alat

• Dostupni utori: 12
• Najveća masa alata: 6 kg
• Najveći promjer alata: 80 mm
• Najveća duljina alata: 200 mm

Mediji

• Glavni električni priključak: 3x380 V / 50 Hz
• Potrošnja energije: 15.4 kVA
