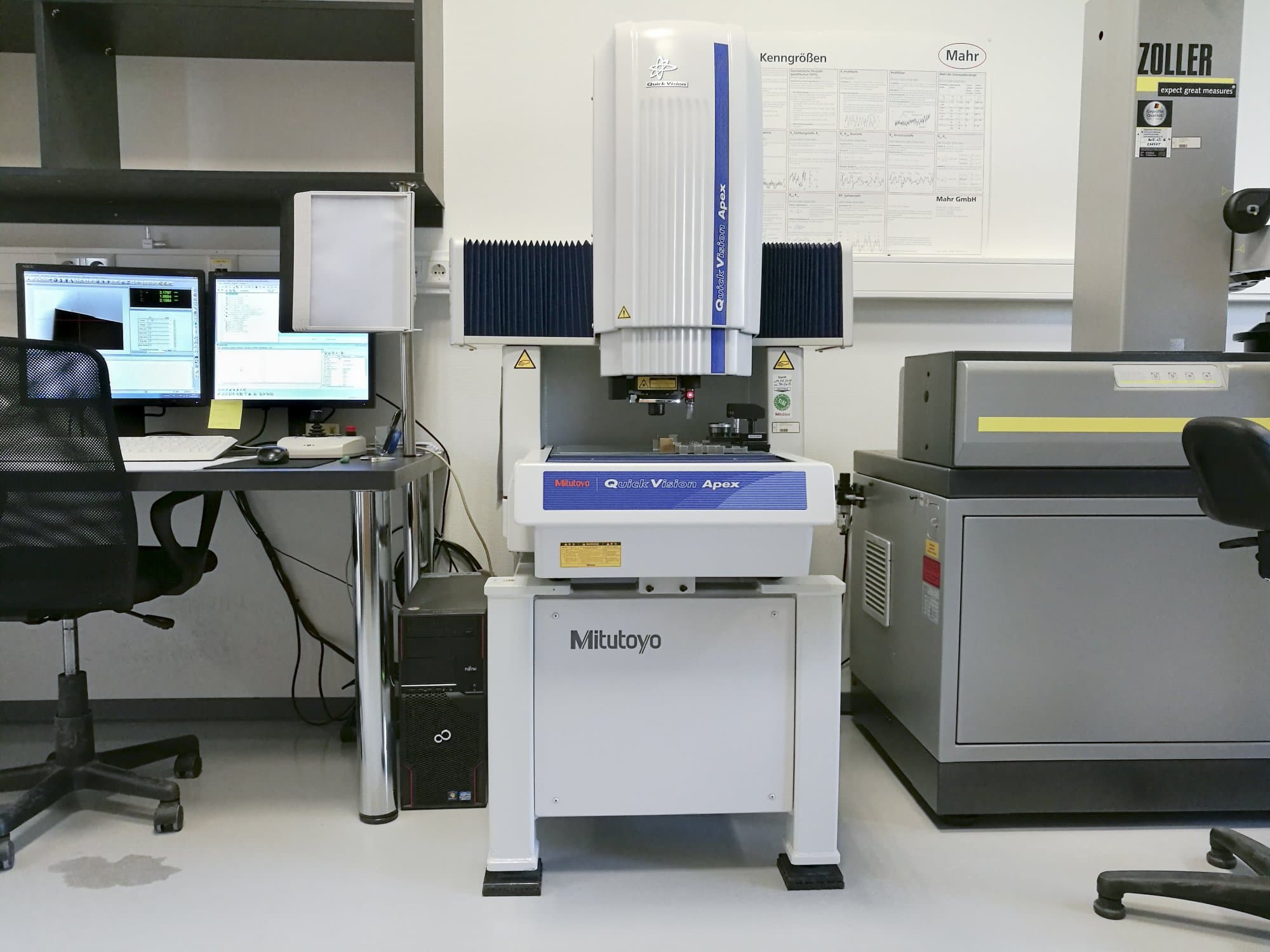

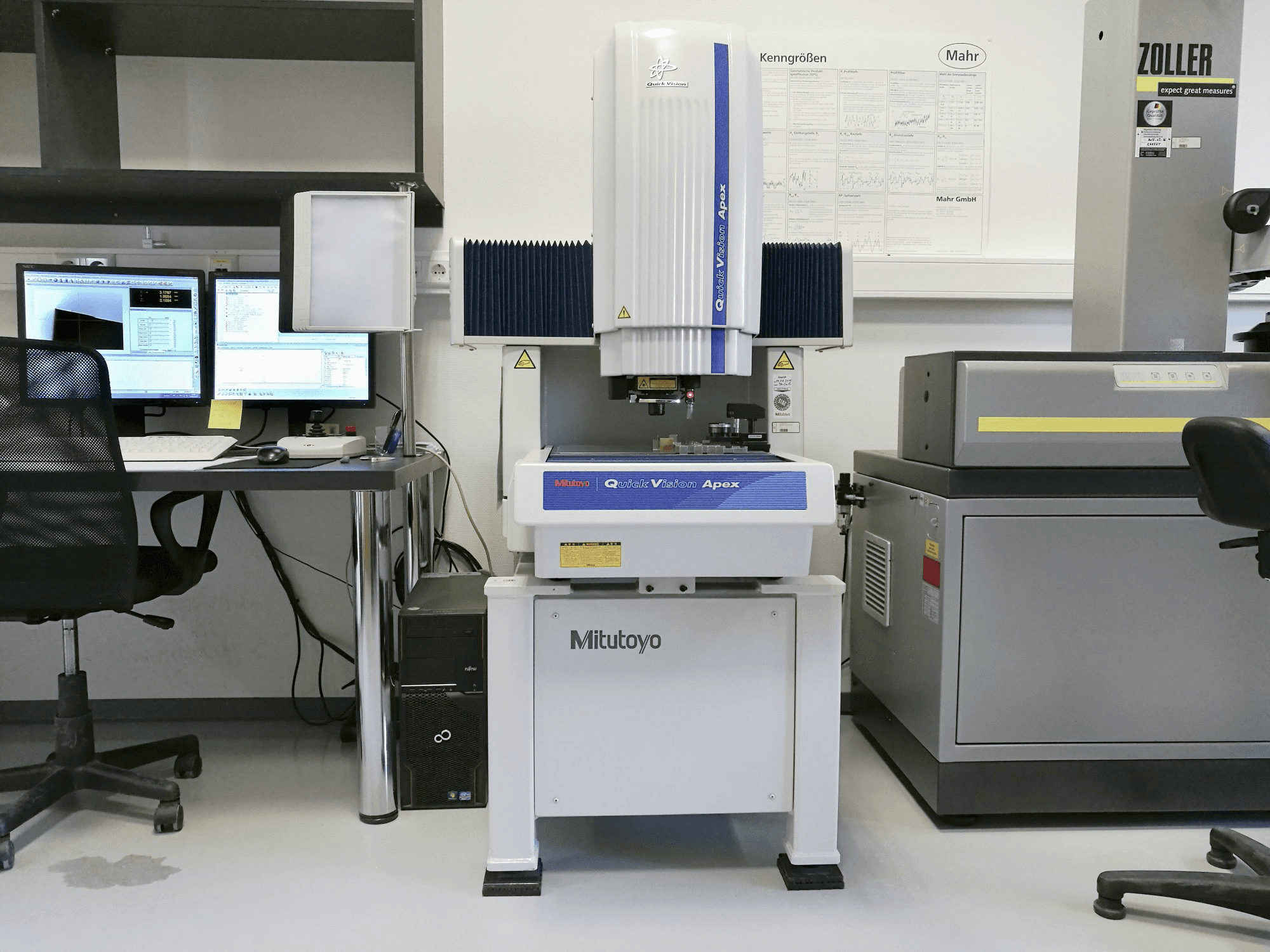

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Opći podaci

• Duljina stroja: 859 mm
• Širina stroja: 951 mm
• Visina stroja: 1609 mm
• Masa stroja: 360 kg

Upravljačka jedinica

• Model: QVPAK
• Verzija: 11.101
• Daljinsko upravljanje: Da

Glavni pogon

• Kamera: Crno-bijela CCD kamera visoke osjetljivosti
• Osvjetljenje: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Razlučivost: 0.0001 mm

Hodovi

• Os X Hodovi: 300 mm
• Os X Radni posmik: 300 mm/s
• Os X Najveća pogreška u mjerenju: -0.761 µm
• Os X Preciznost: E1x1-(1.5+3L/1000) µm
• Os Y Hodovi: 200 mm
• Os Y Radni posmik: 300 mm/s
• Os Y Najveća pogreška u mjerenju: 0.488 µm
• Os Y Preciznost: E1y2-(1.5+3L/1000) µm
• Os Z Hodovi: 200 mm
• Os Z Radni posmik: 300 mm/s
• Os Z Najveća pogreška u mjerenju: -0.982 µm
• Os Z Preciznost: E1z3-(1.5+4L/1000) µm
• Ravnina X-Y (dijagonala 1) Najveća pogreška u mjerenju: 1078 µm
• Ravnina X-Y (dijagonala 1) Preciznost: E2xy4-(2+4L/1000) µm
• Ravnina X-Y (dijagonala 2) Najveća pogreška u mjerenju: 1326 µm
• Ravnina X-Y (dijagonala 2) Preciznost: E2xy5-(2+4L/1000) µm

Obradak

• Obradak Z: 200 mm
• Masa obratka: 20 kg

Stol

• Izvanjska duljina: 399 mm
• Izvanjska širina: 271 mm

Mediji

• Glavni električni priključak: 230 V / 50 Hz
