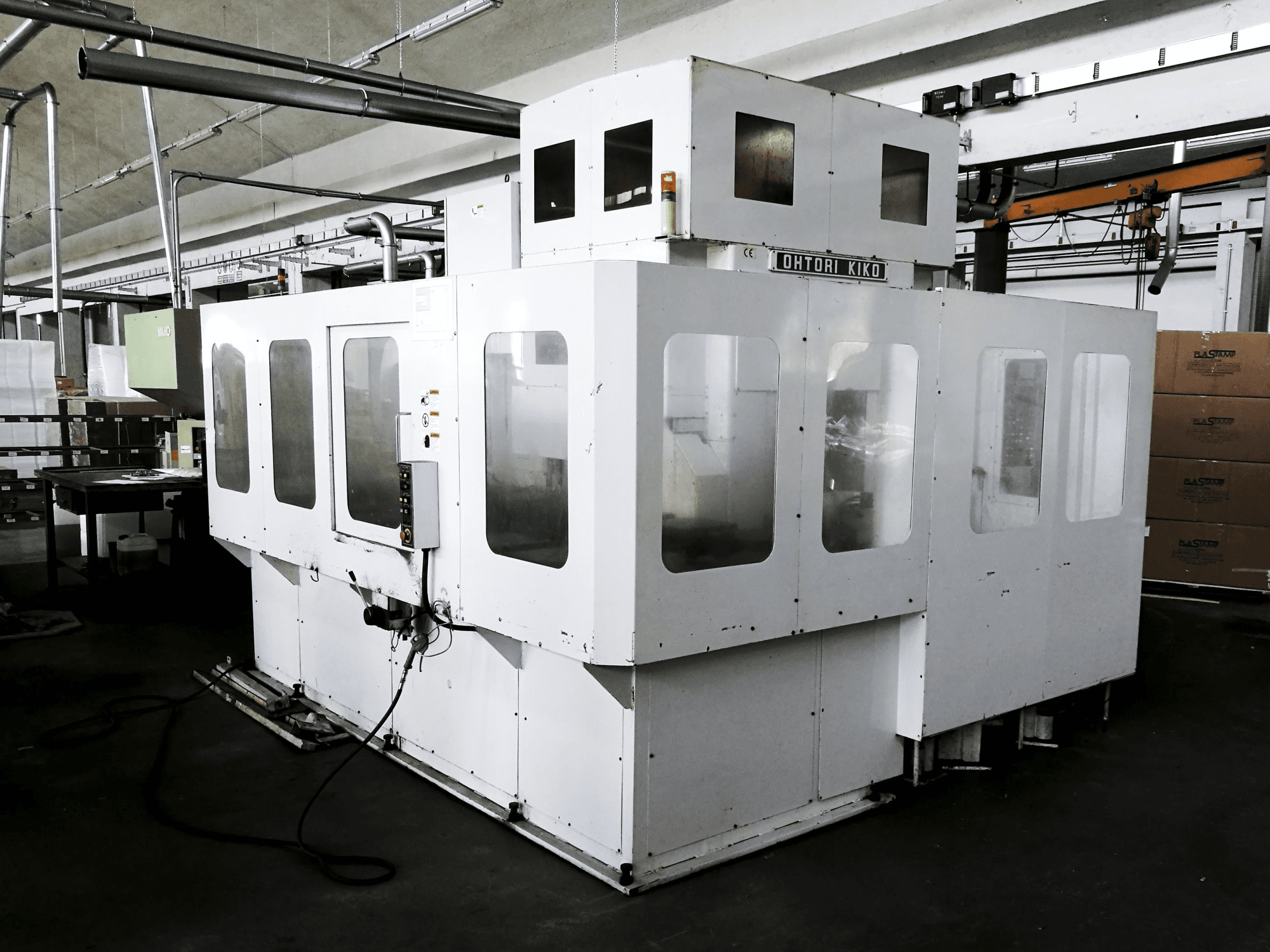

OHTORI KIKO - OSU 545IT-MIL-OHT-2000-00001

Opći podaci

• Duljina stroja: 3915 mm
• Širina stroja: 3835 mm
• Visina stroja: 3145 mm
• Masa stroja: 12300 kg

Upravljačka jedinica

• Brand: FANUC
• Model: Series 15-M
• Daljinsko upravljanje: Da

Glavni pogon

• Broj vretena: 1
• Raspon brzina vretena: 60-6000 1/min
• Konus alata: ISO 40

Hodovi

• Os X Hodovi: 460 mm
• Os X Radni posmik: 4000 mm/min
• Os X Brzi hod: 20 m/min
• Os Y Hodovi: 400 mm
• Os Y Radni posmik: 4000 mm/min
• Os Y Brzi hod: 20 m/min
• Os Z Hodovi: 400 mm
• Os Z Radni posmik: 4000 mm/min
• Os Z Brzi hod: 16 m/min
• Os A Hodovi: -90° - +120° MM
• Os A Radni posmik: 6.5 rpm
• Os A Brzi hod: 15 rpm
• Os C Hodovi: 360 ° MM
• Os C Radni posmik: 10 rpm
• Os C Brzi hod: 25 rpm

Obradak

• Masa obratka: 80 kg

Stol

• Izvanjska duljina: 315 mm
• Izvanjska širina: 315 mm

Alat

• Dostupni utori: 180
• Najveća masa alata: 6 kg
• Najveći promjer alata: 110 mm
• Najveća duljina alata: 240 mm

Mediji

• Glavni električni priključak: 200 V / 50 Hz
• Potrošnja energije: 46 kVA
• Tlak zraka: 6 bar
