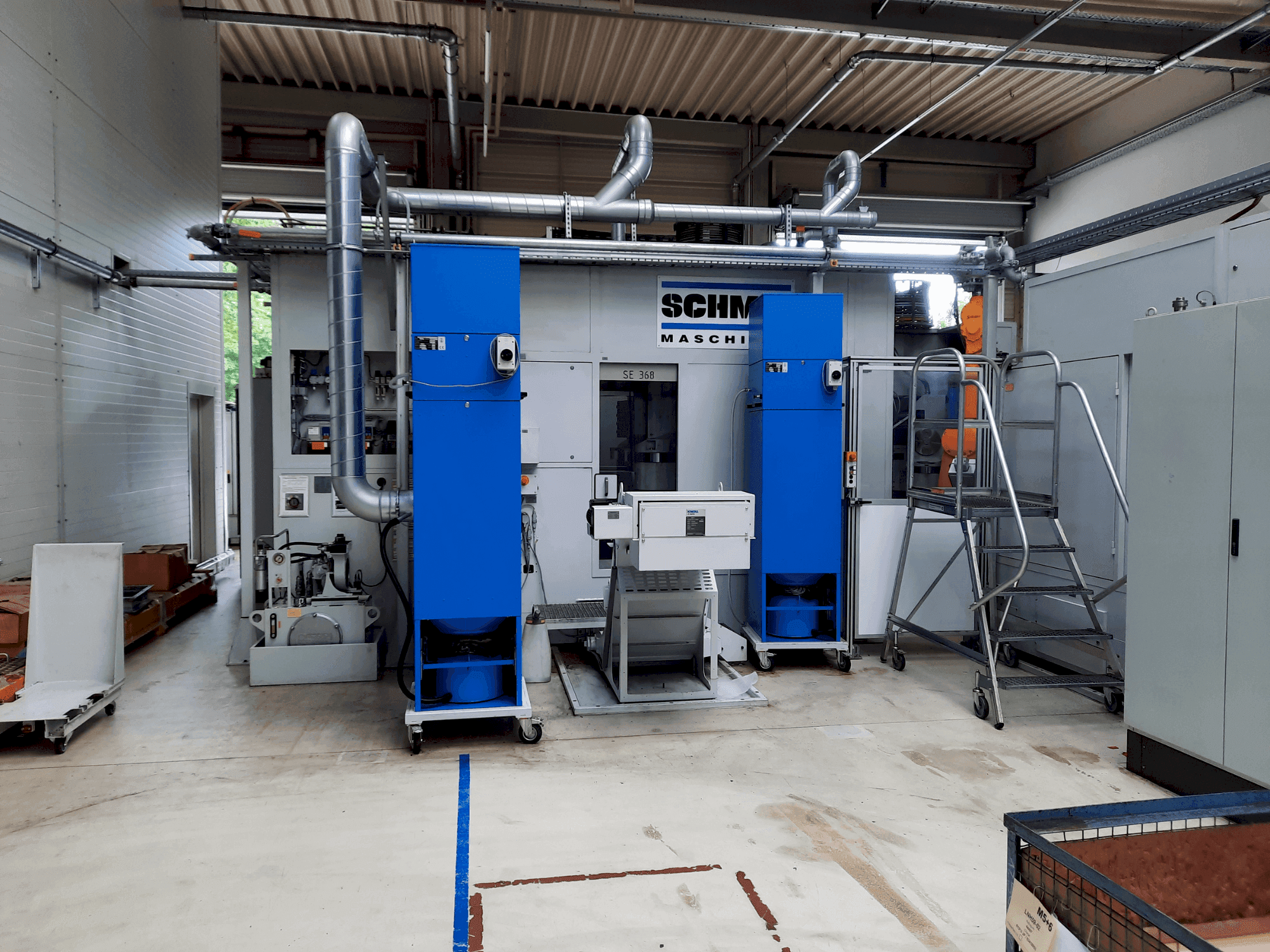

Ovaj 5-osni horizontalni obradni centar SCHMID SE 368 proizveden je 2019. Sadrži kontrolu Siemens Sinumerik 840 D SL, brzine brzog hoda od 75/40/90 m/min u X/Y/Z i pokretni stol. Opremljen dvostrukim NC rotacijskim zakretnim jedinicama, 30-strukim izmjenjivačem alata i HSK-A63 držačem alata. Maksimalna brzina je 10.000 okretaja u minuti. Uključuje transporter strugotine i sustav za ponovno hlađenje. Izvrsna prilika za kupnju ovog horizontalnog obradnog centra SCHMID SE 368. Kontaktirajte nas za dodatne pojedinosti o ovom horizontalnom obradnom centru.
Pregled
- brand: SCHMID
- godina: 2019.
- MODEL: SE 368
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Horizontalni obradni centar
- dostupnost: Odmah
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - SCHMID SE 368
Opći podaci
- Masa stroja: 21000 kg
Upravljačka jedinica
- Model: Sinumerik 840 D SL
- Brand: SIEMENS
Glavni pogon
- Broj vretena: 2
- Raspon brzina vretena: 50 - 24000 rpm 1/MIN
- Konus alata: HSK-A63
Hodovi
- Os X Hodovi: 400 mm
- Os X Brzi hod: 75 m/min
- Os Y Hodovi: 450 mm
- Os Y Brzi hod: 40 m/min
- Os Z Hodovi: 550 mm
- Os Z Brzi hod: 90 m/min
Alat
- Najveći promjer alata: 75 mm
Dodatna oprema
- - Dvostruko vreteno
- - Stol za prijevoz
- - 2x 2 NC rotacijske zakretne jedinice
- - Sustav razvodnih ormara
- - Transporter strugotine Knoll 600K-1 2019
- - Hidraulička jedinica
- - Sustav filtera
- - Sustav hlađenja Lahntechnik KOF1803-100 2020
- - Broj pozicija spremnika alata: 2x 30
- - Okretni stol (NC / hidraulično stezanje): nx 360o, okomita os,
Dodatne informacije
- Tehničke prednosti stroja:
- - Ibag trofazni glavni pogon: s1-100% 40 kw / s6-40% 52 kw
- - Ključni podaci o učinku radnog vretena kw s1 : 3 12 29 40 40
- - Broj okretaja vretena cca. 1/min: 1. 000 5. 000 10. 000 20. 000 24. 000
- - Zakretni moment pribl. Nm : 27 27 27 19 17
- - Promjer alata sa slobodnim susjednim pozicijama: 125 mm
- - Okretni stol (nc / hidraulično indeksiranje): okomita os, 0° - 180°, maks. Kut rotacije u vezi s 5. Osi: +/- 150°
- - Promjer rotacijskog stola: 400 mm, rotacijski stol (horizontalne osi u1-u2/ v1-v2), rotacijski stol (nc / hidrauličko stezanje): nx 360o, okomita os, promjer rotacijskog stola: 330 mm
- - Stezanje paleta: 2 stezna modula nulte točke/stol
- - Sustavi za mjerenje položaja: sustavi za mjerenje apsolutnog položaja
- - Tolerancija položaja x - y - z: 0,008 mm (vdi/dgq 3441)
- - Stroj je još pod naponom
Prednosti stroja
Dodatne informacije
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
