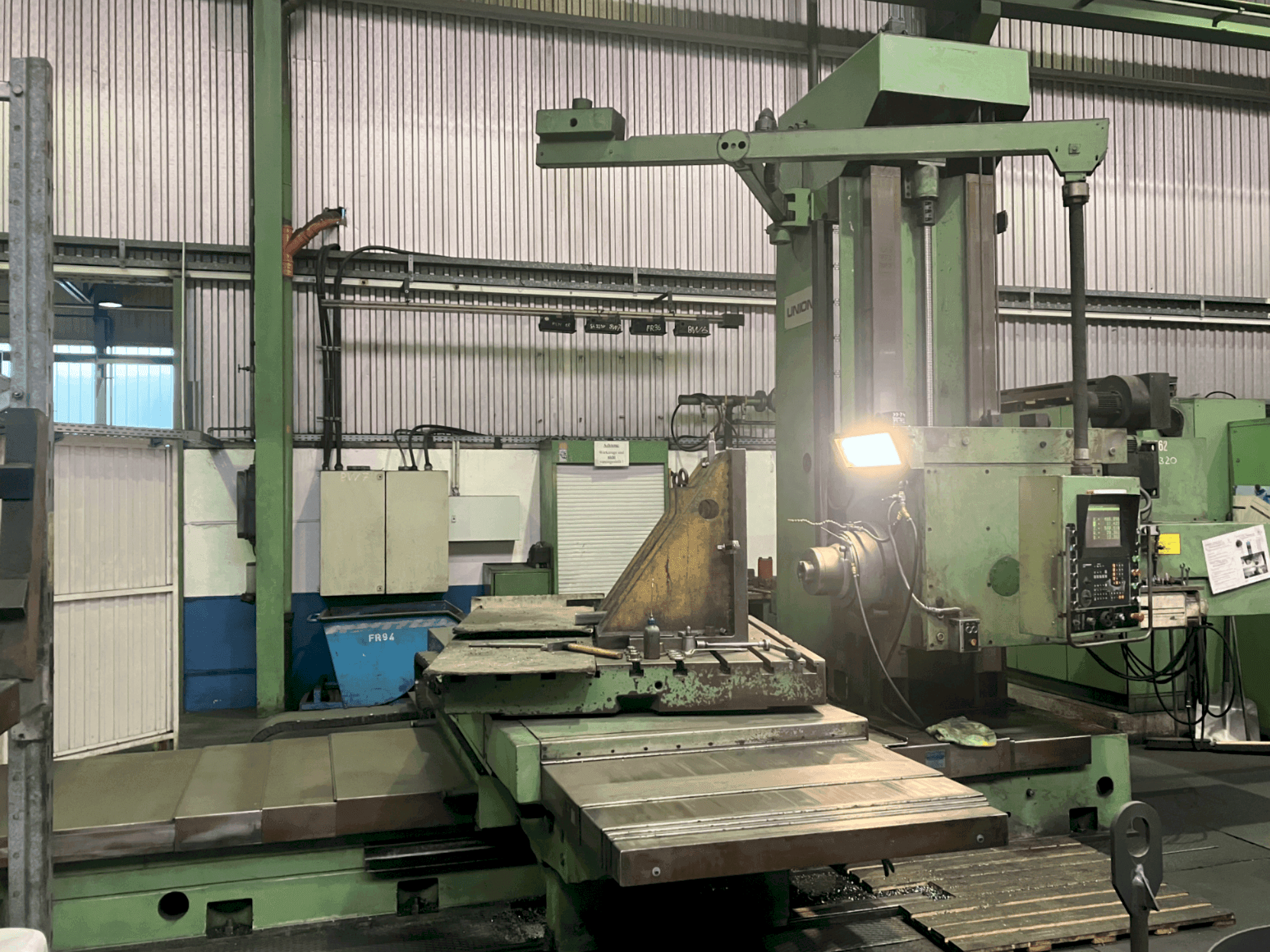

UNION - BFT 110 NCDE-OTH-UNI-1992-00001

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Vršna struja potrebna za pokretanje motora: 300 a
  • - Brzine (bez stupnjeva): vreteno za bušenje (4 raspona): 6. 3–1250 min⁻¹ vreteno za bušenje (2 raspona): 6. 3–315 min⁻¹
  • - Maksimalni promjer bušenja: 630 mm // maksimalni promjer fasade: 1250 mm
  • - Napon napajanja: 380 v ac ±10% // frekvencija: 50 hz
  • - Maksimalni promjer bušenja revolverske glave: 630 mm
  • - Dimenzije stezne površine: 1250 x 1400 mm, 1400 x 1600 mm
  • - Maksimalna težina stezanja s ravnomjernom raspodjelom opterećenja: 6300 kg
  • - T-utori za stezni stol: širina: 28 mm udaljenost: 160 mm promjer centriranja: 100 n6 mm
  • - Rotacijsko kretanje: 360°
  • - Optičko pozicioniranje stola: 4 x 90°

Dodatne informacije

• - Upravljačka jedinica: NC upravljački sustav: TNC 355 Vrsta upravljanja: 3-D upravljanje putanjom Upravljive osi: X, Y, Z, W i B Specifikacije: Programabilna duljina putovanja: Minimalno: 0,001 mm, Maksimalno: 14600 mm Interpolacija: 3D linearna, 2D kružni Programabilni protok: 1 mm/min do 6300 mm/min Beskonačno Prilagodba promjenjive brzine napredovanja: 0% do 150% programirane vrijednosti Programabilno vrijeme zadržavanja: 0,001 s do 19999,999 s Beskonačno promjenjivo podešavanje brzine: 0% do 150% Programiranje brzine: Pogledajte tehničke podatke Dodatne značajke: Odabir alata: Minimalno 1 M-funkcija po bloku Korekcija alata: 99 brojeva alata, 99 pari (duljina i polumjer) Tehnološki podprogrami: 8 ciklusa obrade, 200 besplatnih podprograma Korekcija programa: Blokovski unutar kontrole Zaslon: Prikazuje 4 programska bloka i status ključnih programskih podataka Uključuje običan tekst i grafiku na 12-inčnom ekranu Programski ulaz/izlaz: Duljina bloka: Fiksna odn. varijabilne opcije ulaza: disketa, kaseta s magnetskom trakom, ručni unos, izlaz serijskog sučelja opcije: Disketa, kaseta s magnetskom vrpcom, serijsko sučelje Rasponi putovanja: Vertikalno kretanje vretena (Y): 1270–1620 mm Kretanje vretena za bušenje (W): 710 mm Poprečno pomicanje steznog stola (X): 1985 mm Uzdužno pomicanje steznog stola (Z): Bez stražnjeg dijela: 1260–1960 mm Sa stražnjim dijelom: 1490 mm Maksimalna udaljenost do prednje ploče: Približno 3000 mm Stol: Dimenzije stezne površine: 1250 x 1400 mm, 1400 x 1600 mm Maksimalna težina stezanja s ravnomjernom raspodjelom opterećenja: 6300 kg Stezni stol T-utori: Širina: 28 mm Udaljenost: 160 mm Centriranje promjer: 100 N6 mm Rotacijsko kretanje: 360° Optičko pozicioniranje stola: 4 x 90°
