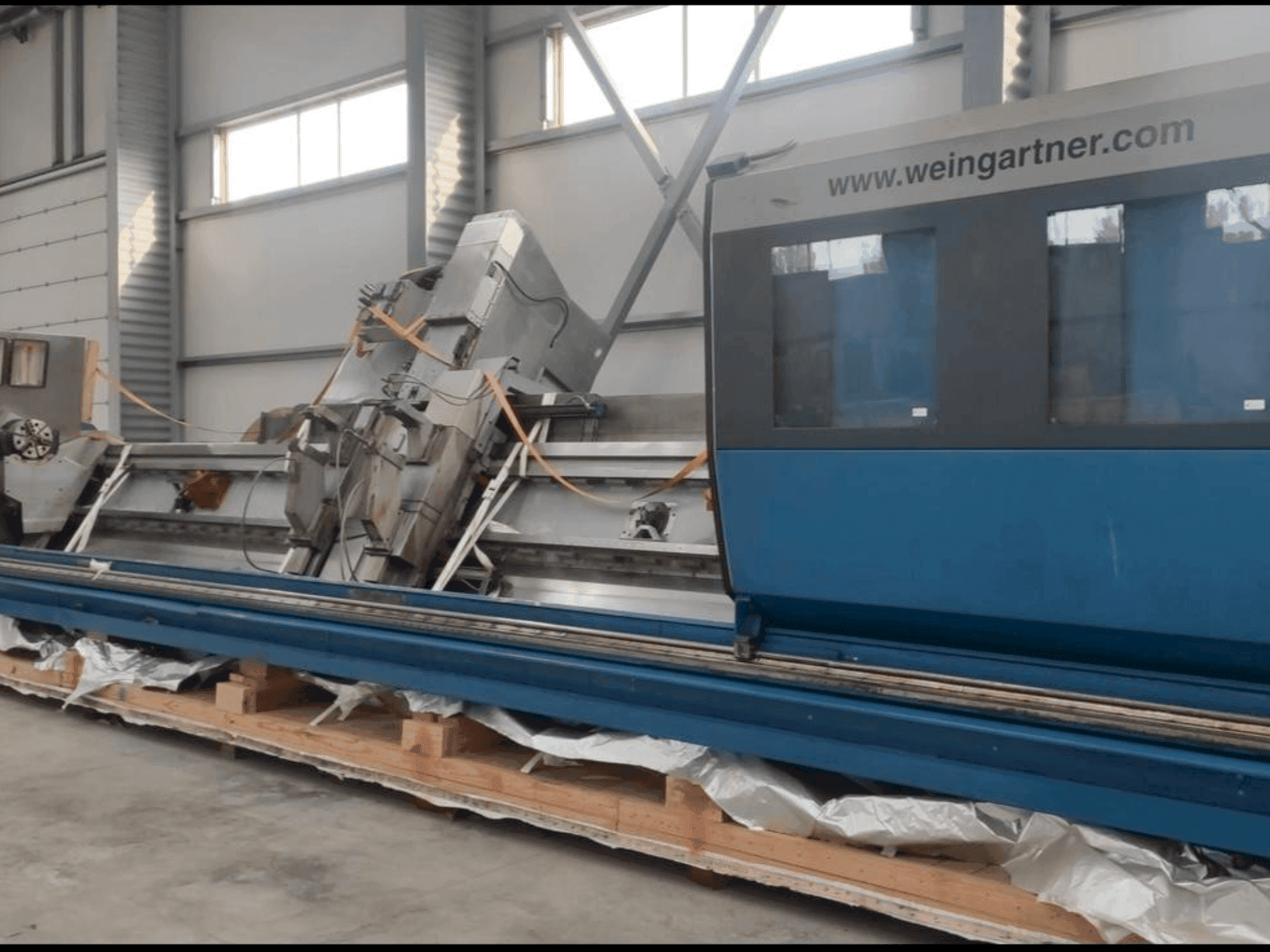

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Dodatna oprema

• - Glava: dovod AC servo motora: 1FT6 105 – 8SF71 – 3AG1, moment dostupan na glavnom vretenu u S1 radu, omjer kutije s konusnim mjenjačem: 4:1, omjer pogona puža: 15:1, ukupni omjer redukcije: 60:1, Visina glavnog vretena: 1550 mm, provrt glavnog vretena: 108 mm, gr. 315: Promjer provrta: 95 mm, Maks. pritisak: 27 bara, Max. sila stezanja pri 27 bara: 17500 daN, Vanjsko stezanje: 25 – 245 mm, Unutrašnje stezanje: 90 – 310 mm
• - Transporter strugotine: Pogonska snaga: 1,1 kW, Širina pražnjenja: 250 mm, Visina pražnjenja: 850 mm, Prenesena strugotina: 300 dm³/h
• - Hidraulika: Isporuka pumpe: 27 l/min, Maks. tlak sustava: 80 bara, Pogonska snaga: 4,6 kW, Kapacitet spremnika: 60 l, Snaga hladnjaka ulja: 0,3 kW
• - Jedinica za glodanje PUFK-320: Jedinica za periferno glodanje i glodanje, Zakretna os A, dovod AC servo motora: 1FT6 084 – 8AF71 – 3EL4, Omjer planetarne kutije prijenosa: 70:1, Omjer prijenosa zupčanika: 3:1, Ukupni omjer redukcije: 210 :1, Maks. brzina zakretanja: 90°/s, Raspon zakretanja: ±90°, Dovod AC glavnog motora vretena: 1PH7 137 – 2NF22 – 0CJ2, Maks. promjer glave rezača: 260 mm, maks. brzina glave rezača: 300 min⁻¹
• - Jedinica za ljuštenje (opcija): Dovod putem AC glavnog motora vretena: 1PH7 137 – 2NF22 – 0CC2, Prijenosni omjer: 2,4:1, Maks. brzina glave rezača: 1800 min⁻¹
• - Prednji čvrsti oslonac: Raspon promjera (čeljusti za glodanje): 25 – 220 mm, Maks. sila stezanja pri 80 bara (bez učinkovitosti): 1200 daN, Max. pritisak stezanja: 80 bara
• - Stražnji mirni oslonac: Raspon promjera (duge čeljusti za glodanje): 25 – 220 mm, maks. sila stezanja pri 80 bara (bez učinkovitosti): 1200 daN, Max. pritisak stezanja: 80 bara
• - Konjica: Dovod pomoću AC servo motora: 1FT6 064 – 6AF71 – 3EK4, Omjer zupčanika s konusnim cilindrima: 50:1, Brzi hod maks.: 5000 mm/min, Promjer pinole: 160 mm, Hod: 200 mm, Tlak pri 50 bara: 1500 daN, Napetost na 50 bara: 1000 daN, Maks. pritisak: 50 bara
• - Nosač obratka: Raspon promjera: 70 – 220 mm
• - Ukupne specifikacije stroja: napon napajanja: 3 x 380 V ± 10%, ciklus: 50 Hz ± 2%, maksimalna ulazna snaga: 57 kW, maksimalna snaga: 100 A, upravljački napon: 24 V DC, tlak u sustavu (pneumatika): 6 – 10 bara, Potrošnja zraka: 15 – 20 m³/sat, Priključak za zrak: ½”, Tlak u sustavu (Hidraulika): 90 bara

Dodatne informacije

Prednosti stroja

• Tehničke prednosti stroja:
  • - Materijali koji se mogu obraditi: glodanje između centara: min. Duljina: 585 mm, maks. Duljina: 8. 620 mm, promjer: 25 – 220 mm
  • - Komponente stroja: postolje stroja: udaljenost uzdužne klizne vodilice: 700 mm, duljina uzdužne klizne vodilice: 10. 900 mm, težina: 20. 000 kg, uzdužna klizna (z-os): dovod izmjeničnim servo motorom: 1ft6 086 – 8af71 – 3ek4, omjer konusnog zupčanika: 10:1, promjer kugličnog vijaka: 80 mm, korak kugličnog vijaka: 20 mm, brzi hod max: 5000 mm/min, poprečni klizač (x-os): dovod izmjeničnim servo motorom: 1ft6 086 – 1af71 – 3eh1, konusni prijenosni omjer: 6:1, promjer kugličnog vijaka: 50 mm, korak kugličnog vijaka: 10 mm, brzi hod max: 5000 mm/min, poprečni klizač za glodanje: 256 mm, ofsetni klizač (y-os) : dovod izmjeničnim servo motorom: 1ft6 084 – 1af71 – 3eh1, omjer konusnog prijenosa: 6:1, promjer kugličnog vijaka: 50 mm, korak kugličnog vijaka: 10 mm, brzi hod max: 3000 mm/min, poprečni klizač za glodanje: 250 mm
  • - Visoka preciznost i robusna konstrukcija s naprednom kontrolom servo motora, svestranim mogućnostima obrade s više jedinica i stabilnim osloncima
• Kvalitativne prednosti stroja:
  • - Poboljšana preciznost s naprednim prijenosnim omjerima i mehanizmima s kugličnim navojem, učinkovit rad s velikim brzinama brzog hoda

Dodatne informacije

• - Stroj je još pod naponom
